두꺼운 탄소강 절단의 문제를 어떻게 극복할 수 있을까요?
-LFC 레이저 화염 복합 절단기: 기술 솔루션 및 핵심 장점
두꺼운 탄소강 절단이 점점 더 어려워지는 이유는 무엇일까요?
제조업체들이 더 큰 구조물과 더 무거운 부품을 생산하는 방향으로 발전함에 따라, 두꺼운 탄소강 가공은 조선, 건설 기계, 에너지 장비 등 다양한 산업에서 중요한 과제가 되고 있습니다.
기존의 후판 절단 방식은 주로 화염 절단, 플라즈마 절단, 고출력 레이저 절단을 포함합니다. 그러나 실제 생산 과정에서는 각 공정마다 여전히 일정한 한계가 존재합니다.
화염 절단
화염 절단은 두꺼운 판재에 대한 강력한 관통 능력을 제공하지만, 절단 속도가 느리고 열영향부가 크며 산화 및 슬래그 발생이 쉽고 절단 단면 품질과 정밀도가 제한적입니다.
플라즈마 절단
플라즈마 절단은 비교적 높은 가공 효율을 제공하지만, 두꺼운 판재 가공 시 넓은 절단 폭, 거친 절단면, 많은 연기 발생 및 환경 부담과 같은 문제가 발생할 수 있습니다.
기존 고출력 레이저 절단
고출력 레이저 절단은 얇은 판재부터 중후판까지 명확한 장점을 가지고 있지만, 100mm 이상의 초후판 탄소강 가공에서는 절단 비용, 피어싱 효율 및 공정 안정성 측면에서 여전히 과제가 존재합니다.
따라서 두꺼운 판재를 절단하고, 절단 효율을 향상시키며, 정밀도를 유지하고, 가공 비용을 제어할 수 있는 솔루션을 확보하는 것은 제조업체의 생산 능력 향상을 위한 핵심 과제가 되었습니다.
레이저 화염 복합 절단기란 무엇인가요?
레이저 화염 복합 절단기는 파이버 레이저 절단 기술과 화염 절단 기술을 결합한 첨단 후판 가공 솔루션입니다.
한스 레이저(Han’s Laser) LFC 시리즈 레이저 화염 복합 절단기는 레이저 절단의 높은 에너지 밀도와 화염 절단의 강력한 관통 능력을 결합하여 중·대형 금속 가공 분야에서 뛰어난 성능을 제공합니다.
기존 플라즈마 및 화염 절단 공정을 효과적으로 대체할 수 있으며, 생산 효율 향상, 절단 품질 개선, 연기 및 슬래그로 인한 환경 영향을 줄이는 데 도움을 줍니다.
핵심 구성
리니어 가이드 베드 + 대형 단면 베이스:
고하중 조건에서 높은 강성을 유지하고 후판 절단 시 발생하는 장비 진동을 방지합니다.
맞춤형 Rexroth CNC 시스템:
복합 절단 공정 파라미터 라이브러리를 통합하고 자동 초점 조정 및 동적 가스 압력 조절 기능을 지원합니다.
한스 레이저 자체 개발 복합 절단 헤드 및 센서:
렌즈 온도, 초점 위치, 가스 압력을 실시간으로 모니터링하는 다중 센서 시스템을 내장하여 장기간 안정적인 작동을 보장합니다.
모듈형 절단 플랫폼:
높은 하중 지지 능력을 갖추고 있으며, 무거운 철판의 빈번한 적재 및 하역이 필요한 작업 환경에 적합합니다.
기존 공정과 비교한 LFC 레이저 화염 복합 절단의 장점은 무엇인가요?
1. 더욱 강력한 후판 가공 능력 — 박판부터 초후판까지 대응
기존 절단 방식은 일반적으로 두께 범위별로 서로 다른 장비가 필요합니다. 레이저 절단은 높은 정밀도로 인해 얇은 판재 가공에 적합하며, 화염 절단 또는 플라즈마 절단은 우수한 관통 능력으로 인해 두꺼운 판재 가공에 주로 사용됩니다.
단일 절단 방식에 의존하는 대신, LFC 시리즈는 레이저 보조 화염 절단 기술을 적용하여 두꺼운 탄소강 가공에서 관통 성능과 절단 정밀도의 균형을 실현합니다. 이를 통해 0.6mm 박판부터 200mm 이상의 초후판 탄소강까지 전 범위 가공이 가능합니다.
특히 기존 방식으로 안정적인 가공이 어려운 100mm 두께 탄소강 판재에서도 LFC는 안정적인 연속 생산을 실현할 수 있습니다.
또한 정밀 홀 절단 기능을 지원하며, 최소 홀 직경은 판재 두께의 0.4배까지 구현 가능하여 복잡한 후판 구조물 및 정밀 부품의 가공 요구사항을 충족합니다.
2. 더욱 높은 후판 절단 효율 및 낮은 가공 비용
기존 화염 절단 방식으로 두꺼운 판재를 절단할 경우 제조업체는 다음과 같은 여러 문제에 직면하는 경우가 많습니다.
•긴 피어싱 시간
•제한적인 절단 속도
•많은 후가공 작업량
반면 초후판을 순수 레이저 방식으로 가공할 경우 장비 투자 비용 및 운영 비용 증가가 발생할 수 있습니다.
LFC 시리즈는 복합 절단 방식을 적용하여 40mm 이상의 탄소강 판재 가공 효율을 효과적으로 향상시킵니다.
실제 테스트 데이터에 따르면 50~100mm 두께 판재의 피어싱 시간은 단 5~15초에 불과하여 보조 작업 시간을 크게 줄일 수 있습니다.
동일 출력 조건(예: 12kW 및 20kW)에서 LFC 시리즈는 동일 출력의 순수 레이저 절단 솔루션 대비 중·후판 탄소강 절단 능력, 가공 효율 및 절단면 품질 측면에서 더욱 우수한 성능을 제공합니다.
3. 우수한 절단 품질 및 후가공 감소
후판 절단 과정에서 기존 화염 절단 방식은 다음과 같은 문제가 발생할 수 있습니다.
•큰 절단 테이퍼
•넓은 절단 폭
•절단 하단부의 산화 및 슬래그 발생
•높은 표면 거칠기
LFC 시리즈는 레이저 보조 가공 기술을 적용하여 절단 공정을 최적화하고 후판 절단 과정의 안정성을 향상시킵니다.
실제 테스트 데이터:

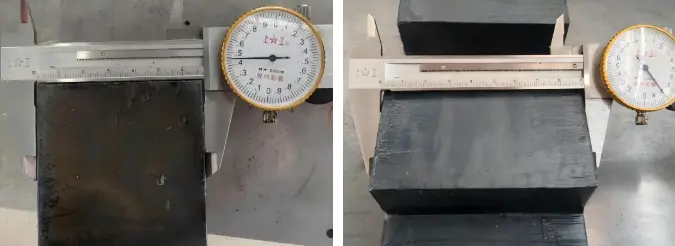

•40mm 탄소강: 양측 테이퍼 ≤ 0.2mm
•90mm 탄소강: 양측 테이퍼 ≤ 0.2mm
•120mm 탄소강: 단측 테이퍼 ≤ 0.2mm
이를 통해 연삭 및 모서리 마감과 같은 2차 가공 공정을 크게 줄이고, 부품 일관성과 생산 효율을 향상시킵니다.
4. 하나의 장비로 여러 절단 공정 대체
기존 생산 라인은 일반적으로 다양한 판재 두께를 가공하기 위해 서로 다른 장비를 필요로 합니다.
LFC 시리즈는 세 가지 절단 모드를 지원하여 생산 요구사항에 따라 유연하게 전환할 수 있습니다.
| 절단 모드 | 두께 범위 | 일반적인 적용 분야 |
|---|---|---|
| 순수 레이저 절단 모드 | 탄소강, 스테인리스강, 알루미늄, 구리 | 고속 정밀 절단이 필요한 박판 및 일반 후판 가공 |
| 레이저 화염 복합 모드 (화염 보조 절단) | 30~120mm 탄소강 판재 | 중·후판 정밀 대량 생산 |
| 레이저 보조 화염 절단 | 120~200mm+ 초후판 탄소강 판재 | 예열 없이 초후판 가공 |
세 가지 절단 모드를 통합한 하나의 LFC 장비는 다양한 생산 요구사항을 충족할 수 있으며, 장비 투자 비용과 공장 공간 요구사항을 줄이는 데 도움을 줍니다.
5. 통합 베벨 절단으로 용접 효율 향상
기존 후판 가공은 일반적으로 여러 단계의 공정이 필요합니다.
절단 → 베벨 가공 → 트리밍 → 용접
LFC 시리즈는 베벨 절단 기능을 지원하며, 한 번의 절단 과정에서 A, V, X, Y, K 등 다양한 일반적인 베벨 형상을 가공할 수 있습니다.
Y형 및 K형 베벨은 균일한 루트 깊이를 구현할 수 있어, 기존의 절단·밀링 등 여러 단계로 진행되던 공정을 단일 공정으로 단순화할 수 있습니다.
주요 장점은 절단 후 2차 가공 감소, 용접 전 준비 시간 단축, 대량 생산 과정에서 더욱 일관된 가공 결과를 제공한다는 점입니다.
6. 중장비 연속 가공을 위한 고강성 구조
후판 절단은 강력한 절단 능력뿐만 아니라 장기간 안정적인 장비 운용 능력도 요구됩니다.
LFC 시리즈는 다음 구조를 적용합니다.
•고강성 대형 단면 리니어 가이드 베이스
•고강도 압출 알루미늄 빔
•적응형 연결 구조
•모듈형 중하중 절단 플랫폼
높은 하중 지지 능력과 강력한 구조 강성을 통해 고속 절단 및 고하중 작업 환경에서도 장비의 운동 정밀도를 유지하며, 넓은 작업 영역에서도 장기간 안정적인 작동을 보장합니다.
일반적인 적용 분야 및 산업 솔루션
조선 산업:
선박 선체 구조 부품 가공에 사용되며, 중·후판 절단 과정에서 요구되는 정밀도와 조립 품질 요구사항을 충족합니다.
풍력 발전:
타워 플랜지와 같은 후판 부품 가공에 적합하며, 장기간 안정적인 대량 생산이 필요한 작업 환경에 적용됩니다.
건설 기계:
굴삭기 붐 및 주요 구조 부품과 같이 불규칙한 홀과 베벨 가공이 필요한 부품 가공에 활용됩니다.
석탄 채굴 장비:
유압 지지대와 같은 중장비 부품 가공에 적용되며, 대량의 초후판 절단과 비용 효율성이 중요한 분야에 적합합니다.
자주 묻는 질문 (FAQ)
Q1: 레이저 화염 복합 절단과 순수 고출력 레이저 절단의 차이점은 무엇인가요?
A: 순수 레이저 절단은 특히 박판 및 중후판 가공 등 다양한 분야에서 우수한 성능을 제공합니다. 그러나 판재 두께가 증가할수록 제조업체는 피어싱 시간, 운영 비용 및 공정 안정성을 고려해야 합니다.
Q2: LFC 레이저 화염 복합 절단기는 탄소강을 얼마나 두껍게 절단할 수 있나요?
A: LFC 시리즈는 0.6mm 박판부터 200mm 이상의 초후판까지 탄소강 가공이 가능합니다.
또한 100mm 두께 탄소강 판재와 같이 기존 방식으로 안정적인 가공이 어려운 고난도 후판에서도 안정적인 연속 생산을 실현할 수 있습니다.
Q3: 기존 플라즈마 절단과 비교했을 때 어떤 환경적 개선 효과가 있나요?
A: 절단 과정에서 발생하는 연기와 분진이 감소합니다(집중된 에너지와 적은 슬래그 발생 때문). 또한 장비에는 집진 덕트와 필터 시스템이 장착되어 배출물을 최소화합니다.
Q4: 기존 화염 절단 대비 레이저 화염 복합 절단의 장점은 무엇인가요?
A: 기존 화염 절단과 비교하여 레이저 화염 복합 절단은 다음과 같은 장점을 제공합니다.
•더 우수한 절단면 품질
•더 작은 절단 테이퍼
•더 적은 산화 및 슬래그 발생
•낮은 후가공 요구사항
Q5: 후판 절단에서 베벨 기능이 필요한 이유는 무엇인가요?
A: 한 번의 베벨 가공으로 후속 가공 단계를 줄이고 용접 및 조립 효율을 향상시킬 수 있습니다. 특히 대형 철강 구조물 및 중장비 제조 분야에 적합합니다.
