TX 시리즈

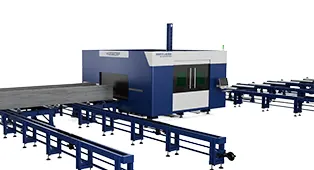

고하중 파이버 레이저 튜브 절단기 최대 1500kg의 하중을 견딜 수 있는 고하중 튜브 가공 기술 빠른 응답 속도와 높은 효율을 위한 버스 제어 기술 ±45° 베벨 절단 기능(옵션)
TX 시리즈 선택 사양기술 데이터 샘플
다운로드 또는 연락처 작성
개요

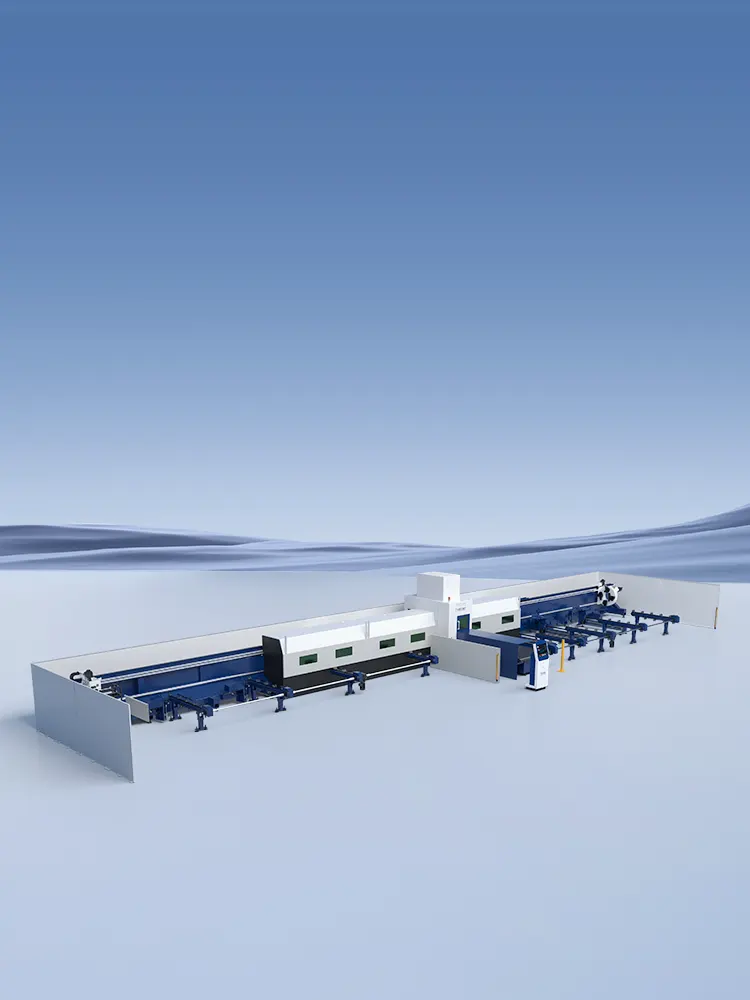

무거운 튜브 및 프로파일에 대응할 수 있는 유연성
TX 시리즈 레이저 튜브 절단기는 탄소강, 스테인리스강, 알루미늄 합금 파이프(사각형, 원형, 타원형) 절단에 이상적입니다. 전문적이고 고속, 고정밀, 비용 효율적인 성능을 제공하여 금속 파이프 가공 업계의 최고 선택입니다.

스크랩 제로

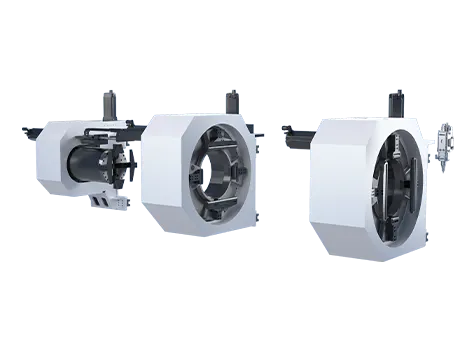

커팅 헤드는 중앙 척을 가로질러 반대 방향으로 절단할 수 있어 스크랩 발생을 최소화합니다. 전체 공정 통합 척, 중앙 척과 언로딩 척이 통합된 척으로, 죠를 교체하지 않고도 크고 작은 튜브를 전환할 수 있습니다.

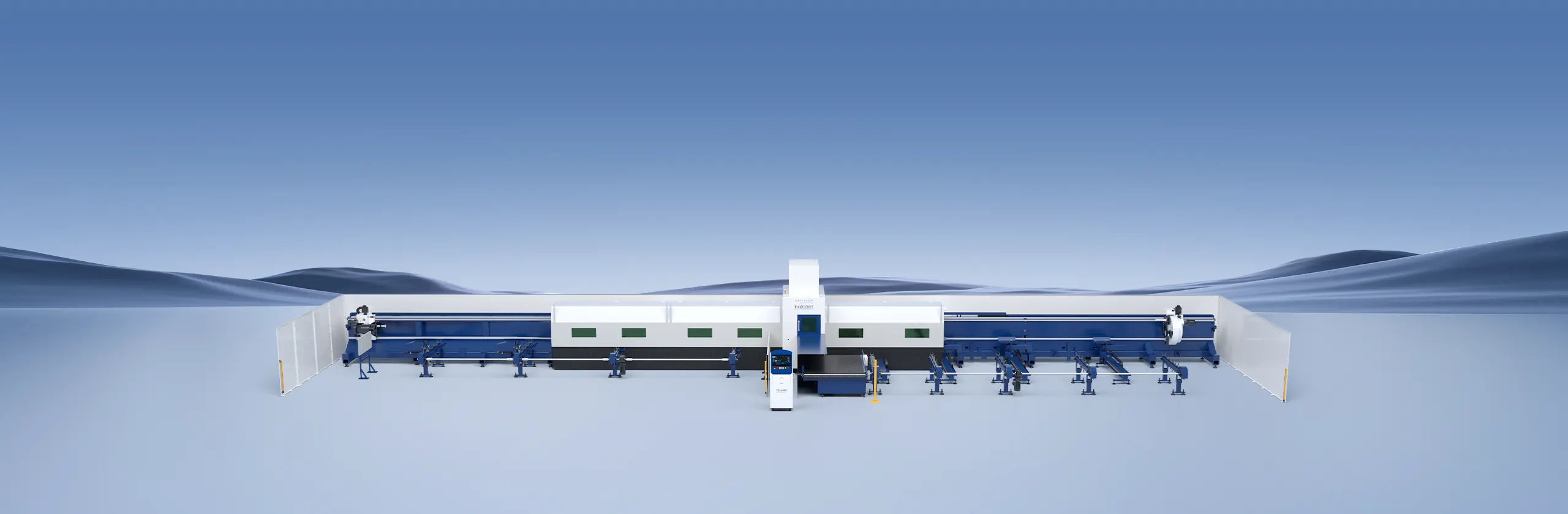

측면 장착형 베드

강성이 뛰어나고 안정적이며 신뢰할 수 있는 구조로 12m 튜브의 로딩, 절단, 언로딩을 지원하여 공작 기계의 정밀도를 장기간 유지할 수 있습니다. 또한, 정밀 랙 앤 피니언과 롤러 리니어 가이드웨이를 채택하여 전달 정밀도를 효과적으로 보장합니다.

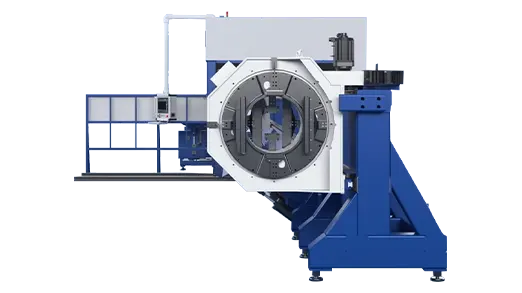

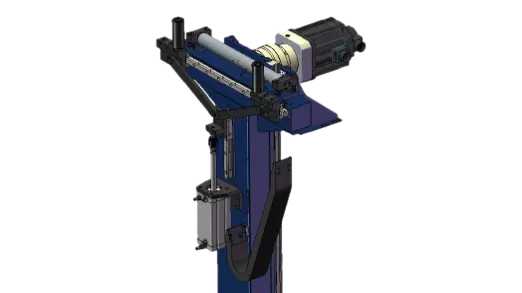

팔로워 지원 지지대

센터링 기능을 갖춘 지지 장치는 항상 파이프 소재를 따라갑니다. 회전 및 상하 이동을 통해 효과적인 지지를 제공하고 파이프 처짐을 방지합니다.

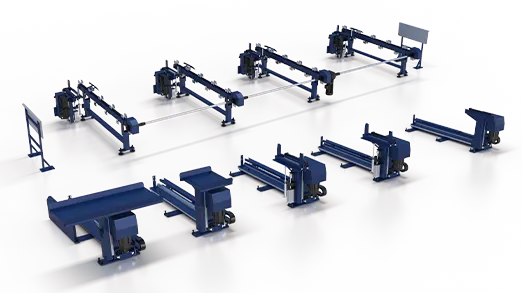

적재 및 하역 장치

반자동 적재 및 하역 구조를 기본 구성으로 하여 간편하고 편리한 적재와 높은 효율을 제공합니다. 4세트의 플로팅 하역 팔레트는 보조 지지대로 사용되어 처리 정확도를 향상시킵니다.

선택 사양

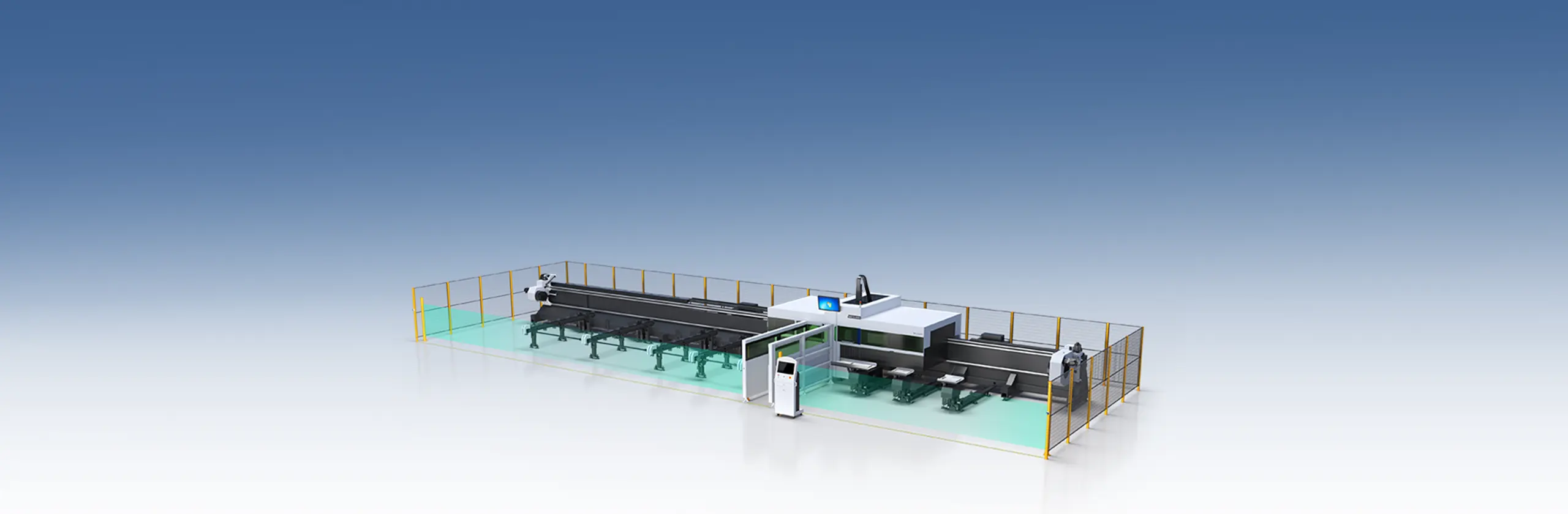

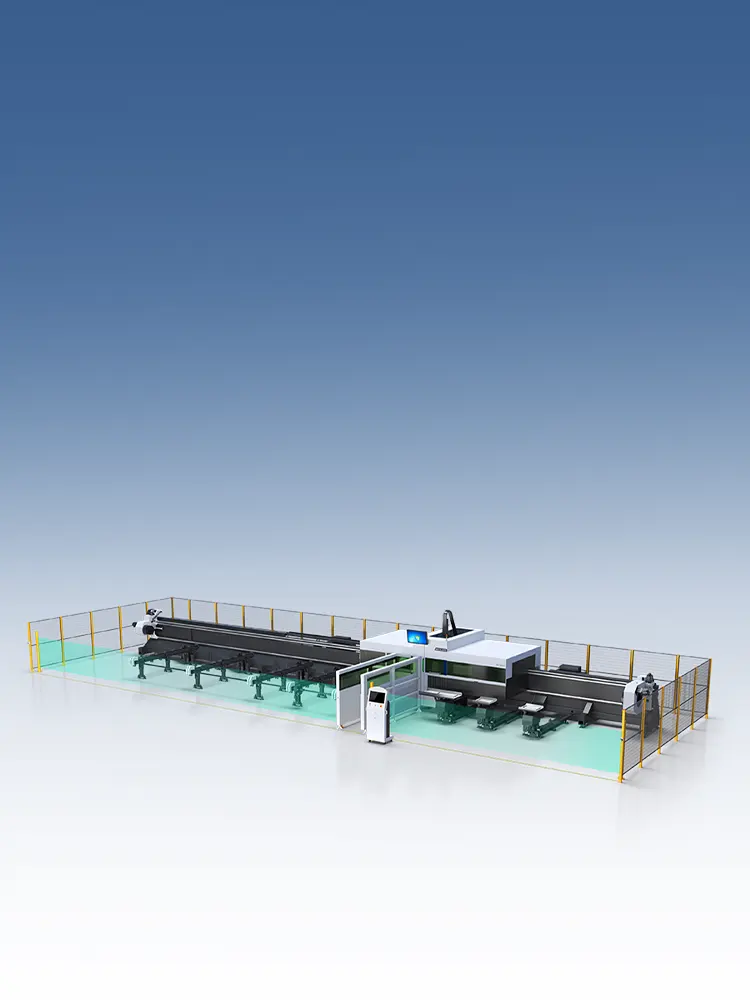

Tri-chuck 고하중 레이저 튜브 커터
4척 & 고하중
베벨 절삭

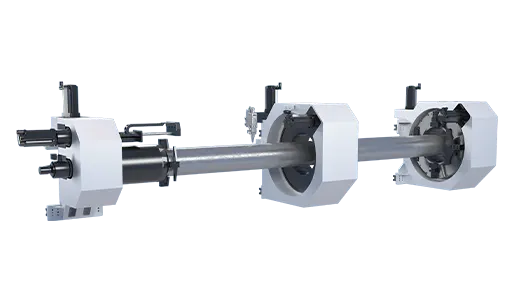

Tri-chuck 고하중 레이저 튜브 커터
진정한 "0" 엔드 스크랩을 사용하는 고하중 튜브 및 프로파일 가공 기계로, 고하중 튜브 로딩 기술을 통해 최대 1500kg의 적재 용량을 제공합니다. Han's 버스 제어 시스템, 빠른 응답 속도 및 높은 효율을 자랑합니다.

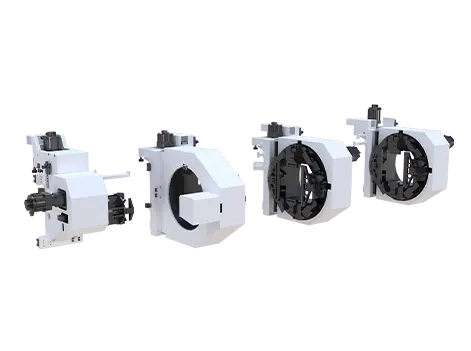

4척 & 고하중
수동 작업 영역을 피해 이동 범위 내 모든 영역에서 재료를 배출할 수 있습니다. 4척 정류 절삭, 다양한 클램핑 방식을 통해 스크랩 발생량이 "0"으로 간편합니다.

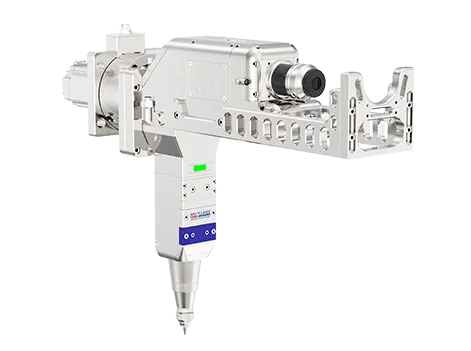

베벨 절삭
완전히 독립적인 지적 재산권을 보유한 홈 절삭 헤드는 탁월한 성능을 자랑하며, 신속한 애프터서비스 및 유지보수를 보장합니다. 홈 절삭, 심리스 접합, 철 구조물 및 대형 파이프의 후속 용접 작업에 적합합니다.
샘플 절단
기술 데이터
다양한 형식이 제공되며, 모든 데이터는 기술적 해결책에 따라 달라질 수 있습니다.

TX 시리즈

원형 튜브 직경

사각형 튜브 측면 길이

위치 결정 정확도(X/Y)

반복성(X/Y)

최대 위치 결정 속도(A/B/C)

최대 로딩 길이

언로딩 길이

최대 튜브 중량

Ф40-360mm

□40-250mm

±0.05mm/1000mm

±0.05mm

60rpm

6000-12000mm

1000kg (7bar)

0-6000mm

Ф50-500mm

□50-350mm

±0.01mm/1000mm

±0.01mm

40rpm

4000-12000mm

1500kg (7bar)

0-9000mm

Ф80-660mm

□80-450mm

±0.01mm/1000mm

±0.01mm

30rpm

6000-12000mm

2800kg (7bar)

0-12000mm
