PLT 시리즈

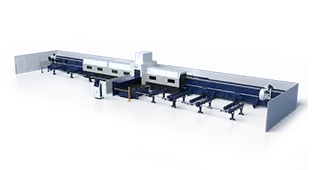

전문가용 파이버 레이저 튜브 절단기 유연한 구성을 위한 모듈형 디자인 옵션으로 6m / 9m / 12m 소재 적재 지원
PLT 시리즈 선택 사양기술 데이터 샘플
다운로드 또는 연락처 작성
개요

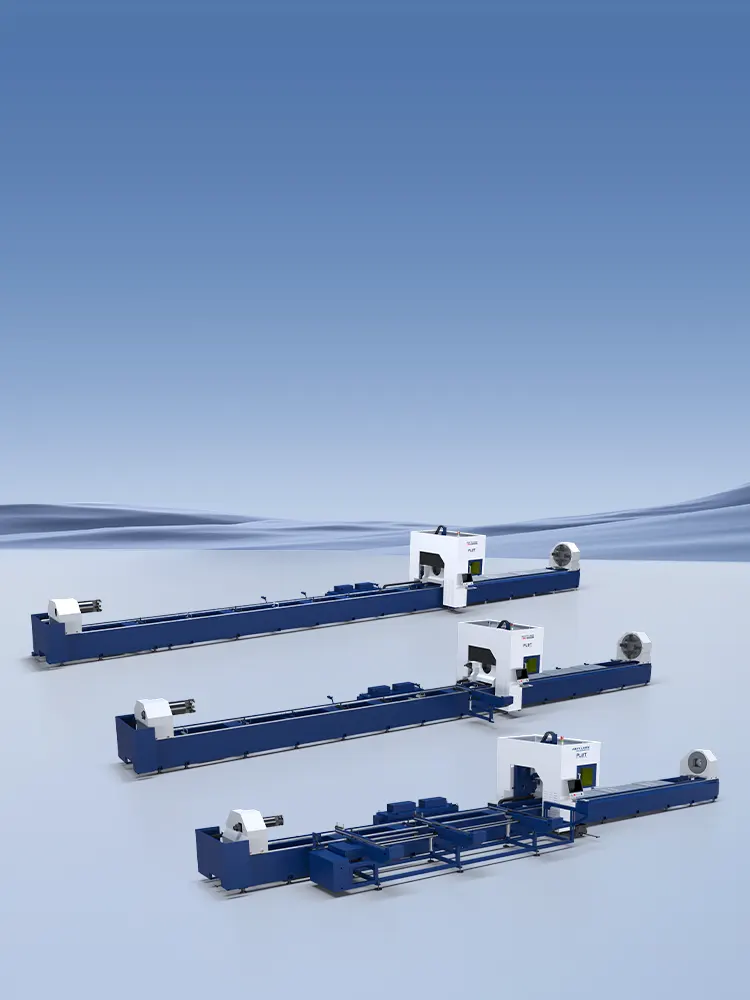

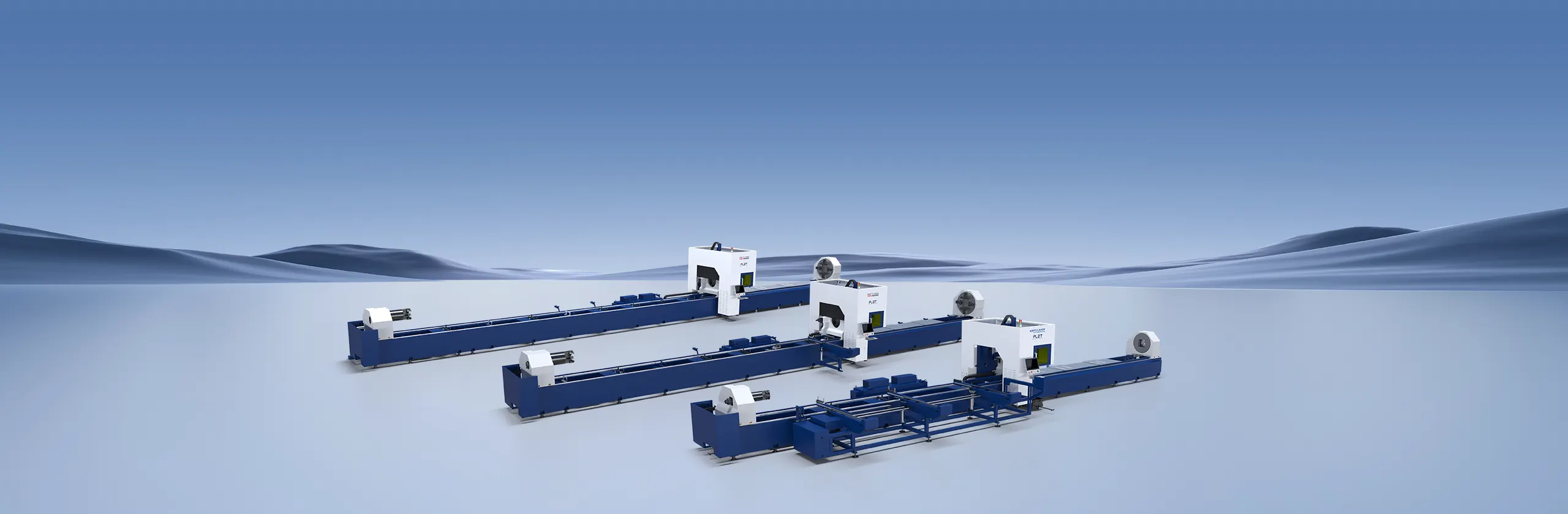

유연한 구성을 위한 모듈형 설계
PLT 시리즈 전문 레이저 튜브 절단기는 탄소강, 스테인리스강, 구리, 알루미늄 합금 파이프(사각형, 원형, 타원형 및 특수 형상 튜브), 프로파일 및 기타 금속 파이프 절단에 이상적입니다. 빠른 속도, 정밀성, 효율성 및 비용 대비 성능을 제공하여 금속 파이프 가공 산업에서 선호되는 선택입니다.

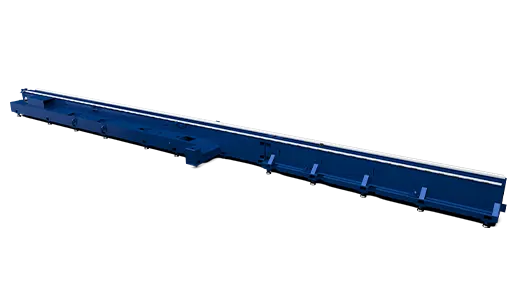

수평 베드 구조

고정밀 리니어 가이드 레일을 사용한 수평 구조는 부드럽고 효율적인 전달과 견고한 하중 지지력을 보장합니다.

정밀 척

오염을 방지하고 전달 정확도를 유지하는 정밀 전달 시스템을 탑재했습니다.

2번 및 3번 척을 갖춘 트리플 척 시스템은 풀 스트로크 기능을 갖추고 있어 대형 튜브와 소형 튜브를 전환할 때 기어 조정이 필요 없습니다.

플로팅 서포트

서포트 유닛은 튜브의 회전 반경에 따라 동적으로 조정되며, 독립적인 서보 모터 제어, 빠른 응답 속도 및 높은 하중 용량을 통해 안정적인 위치 결정과 향상된 가공 정밀도를 보장합니다.

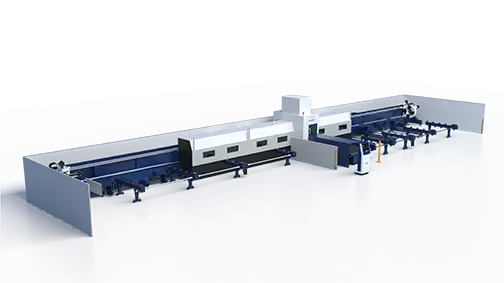

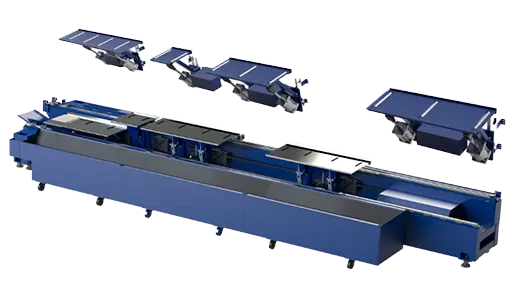

플로팅 서포트 시스템

버퍼 및 틸트-슬라이드 기능을 갖춘 고정형 언로딩 시스템으로, 다양한 작업물의 정밀한 식별 및 신속한 분류를 위한 비전 가이드 인식 시스템을 갖추고 있습니다. 6m 플로팅 언로딩 시스템은 높은 하중 지지력을 자랑하며, 300kg 이상의 튜브도 손쉽게 처리할 수 있습니다.

스크랩 제로

커팅 헤드는 중앙 척을 가로질러 반대 방향으로 절단할 수 있어 스크랩을 실질적으로 제로화하고 재료 활용도를 향상시킵니다.

선택 사양
베벨 컷
반자동
전자동
베벨 컷
완전히 독립적인 지적 재산권을 보유한 홈 커팅 헤드는 탁월한 성능을 자랑하며, 적시 애프터서비스 및 유지보수를 보장합니다. 홈 커팅, 심리스 접합, 철 구조물 및 대형 파이프의 후속 용접 작업에 적합합니다.

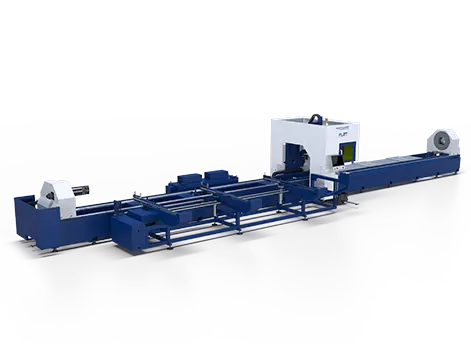

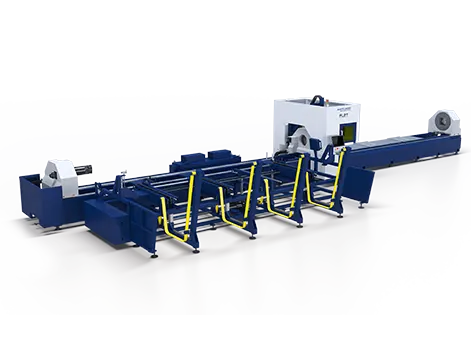

반자동
튜브를 여러 줄로 배치하여 로딩 메커니즘에 놓을 수 있으며, 이 메커니즘은 단일 튜브의 로딩, 공급 및 척 클램핑 위치 도달을 자동으로 완료합니다.

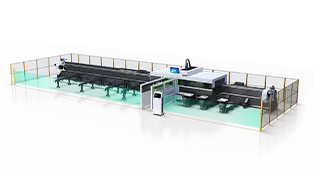

전자동
튜브 묶음을 사일로에 적재할 수 있으며, 단일 튜브의 로딩, 공급 및 척 클램핑 위치 도달을 자동으로 수행할 수 있습니다.
샘플 절단
기술 데이터
다양한 형식이 제공되며, 모든 데이터는 기술적 해결책에 따라 달라질 수 있습니다.

PLT 시리즈

원형 튜브 직경

사각형 튜브 측면 길이

위치 결정 정확도(X/Y)

반복성(X/Y)

최대 위치 결정 속도(X/Y)

최대 위치 결정 속도(A/B/C)

최대 로딩 길이

언로딩 길이

최대 튜브 중량

φ20-240mm

□20-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

6200mm

0-6000mm

300kg

φ30-240mm

□23-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

9200mm

0-9000mm

300kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

6200mm

0-6000mm

500kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

9200mm

0-9000mm

600kg

φ40-360mm

□40-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

12200mm

0-12000mm

850kg
