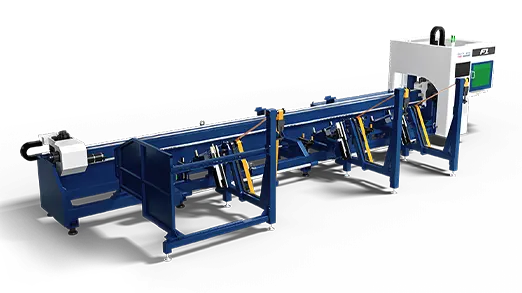

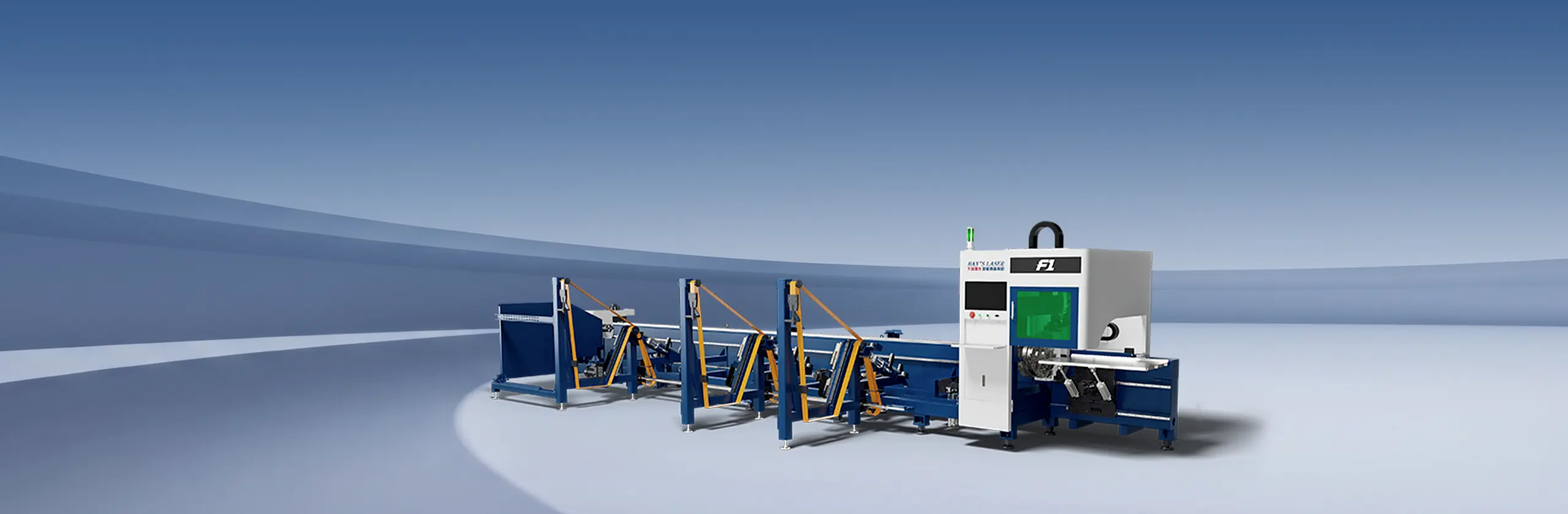

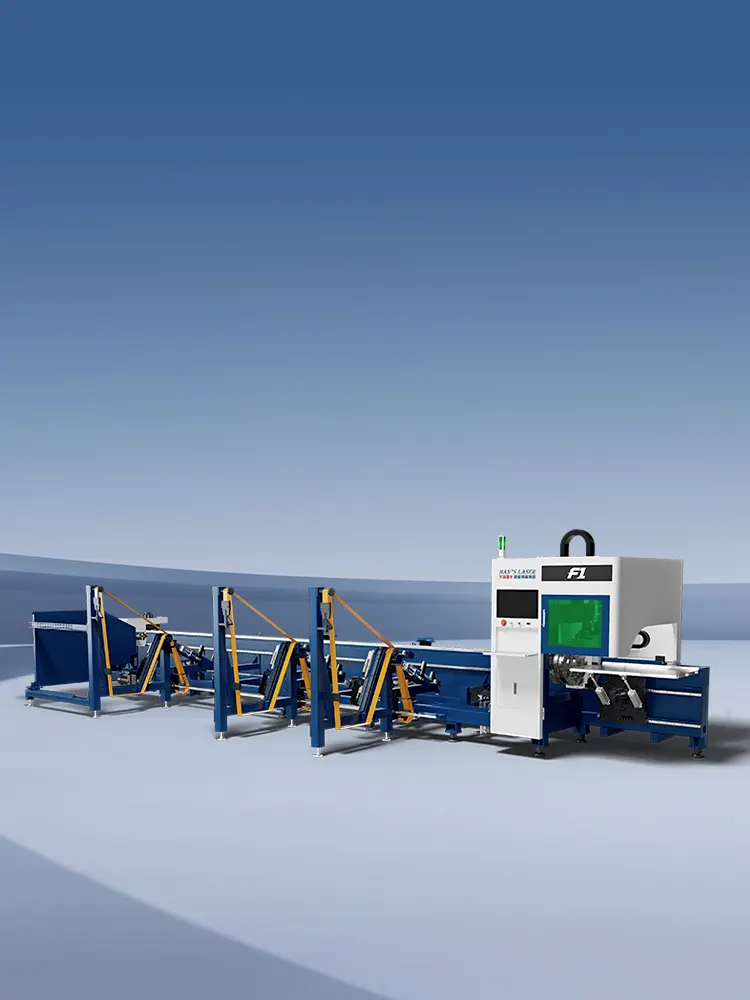

F1 Series
고속 소구경 튜브 절단 척 회전 속도 150rpm 최대 가속도 1.5G 최대 이송 속도 150rpm
F1 Series 선택 과목기술 데이터 샘플
다운로드 또는 연락처 작성
개요
소형 튜브 절단용으로 설계되었습니다.
직경 10mm에서 120mm까지의 원형 및 사각형 튜브와 완벽하게 호환됩니다. 앵글 철, 채널 강 등의 프로파일 가공에도 효율적입니다. 재질과 두께에 따라 최적의 절단 가스를 선택할 수 있도록 공기, 산소, 질소 간 원터치 전환 기능을 지원합니다.

자동 로딩

표준형 완전 자동 적재 시스템:

완전 자동화 시스템을 갖추고 있어 배치 생산을 위한 전 공정 자동화가 가능합니다. 자재 교체는 단 12초 만에 완료할 수 있어 생산성을 크게 향상시킵니다!

부유식 지지대

한(Han)사의 특허받은 서보 보조 부유식 지지대와 모터 직접 구동 설계를 통해 직사각형 및 정사각형 튜브의 휨 현상을 방지합니다. 또한 서보 보조 센터링 장치를 포함하여 고정밀 가공을 보장합니다 .

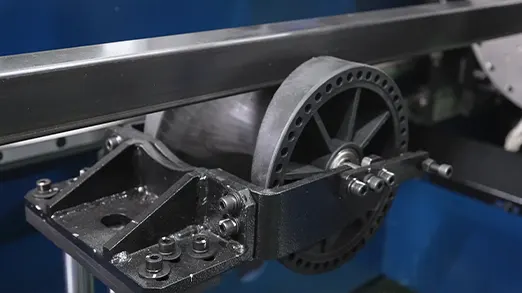

가변 직경 휠 서포트

가변 직경 휠과 플로팅 서포트를 결합하여 다양한 튜브 크기에서의 처짐 및 흔들림 방지와 같은 복잡한 문제를 해결합니다 .

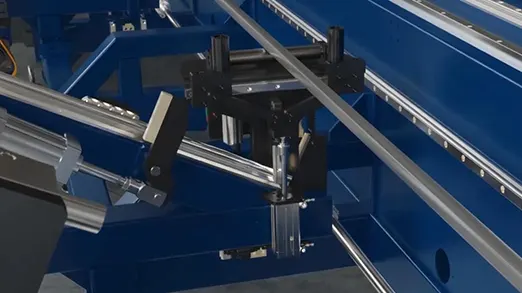

채찍질 방지 지지대

처짐 및 정렬 불량 방지 장치: 작은 튜브를 적재할 때 발생하는 안정성 문제와 길이 측정 후 발생하는 불일치를 해결합니다 .

꼬리 짧게 자르기

실린더 오버트래블 기능은 단거리 스크랩 처리 시 재료 낭비와 생산 비용을 효과적으로 줄여줍니다. 단거리 스크랩 모드는 다양한 스크랩 처리 조건에 맞춰 여러 옵션을 제공합니다 .

40GP 컨테이너 운송

해외 운송의 경우, 표준 구성은 40GP 컨테이너에 완벽하게 들어맞아 간편하고 효율적이며 편리한 운송을 보장합니다.
수출 사양 모델에는 보호 가드, 분진 추출 시스템, 안전 라이트 커튼 등 다양한 안전 기능을 옵션으로 장착할 수 있습니다.

선택 과목
반자동 로딩
대칭형 레이아웃
솔기선 인식
대향판 클램핑 장치
반자동 로딩
반자동 적재는 선택 사항으로, 적재 유연성을 향상시켜 줍니다.
대칭형 레이아웃
이 제품은 손쉬운 설치, 편리한 인양 및 운반, 그리고 신속한 생산 개시를 위한 빠른 시운전을 위한 모듈식 설계가 특징입니다. 여러 대의 기계를 대칭적으로 상호 연결된 레이아웃으로 배치할 수 있어 한 명의 작업자가 여러 대의 장치를 관리할 수 있으므로 작업 공간과 인건비를 절감할 수 있습니다.

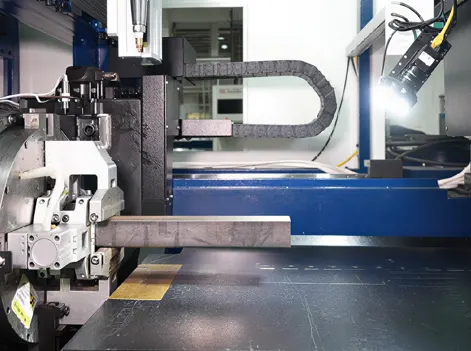

솔기선 인식
이 장비는 지능형 비전 인식 기술을 활용하여 용접 이음매를 자동으로 찾아내고 절단 경로를 계획함으로써 용접 부위를 정확하게 피합니다. 이는 용접 부위를 절단하여 발생하는 튜브 파손 및 변형을 근본적으로 방지하여 생산량과 전반적인 효율성을 효과적으로 향상시킵니다.
대향판 클램핑 장치
이 제품은 흠집이나 잔여물 없이 하역을 보장하고 자재 교체 속도를 향상시킵니다.
절단 샘플
기술 데이터 샘플
* 참고용이며, 모든 데이터는 실제 기술 문서의 내용을 따라야 합니다.

F1 Series

가공 범위 (길이 × 직경)

프로파일 처리 범위

최대 Y축 이송 속도

최대 B축 회전 속도

최대 가속도

로딩 길이

하역 길이

최대 재료 중량

기계 순중량(대략)

기계 크기 (길이 × 너비 × 높이)

6500mm x φ10-120mm 6500mm x □10-120mm

1) National Standard Equal Channel Steel: 5#-8# 2) National Standard Equal Angle Steel: 5#-8#

150m/min

150r/min

1.5G

5000-6500mm

0-1500mm

80 kg (at 6 bar air pressure)

≈4T

Approx. 10.5m x 2.8m x2.5m
