H빔 레이저 절단기
한 레이저 지능 장비 그룹 견지 스스로 혁신하고 빛의 핵심 기술을 장악하다 소스, CNC 시스템, 기능 구성 요소 등
H빔 레이저 절단기 기술 데이터 샘플
다운로드 또는 연락처 작성
개요

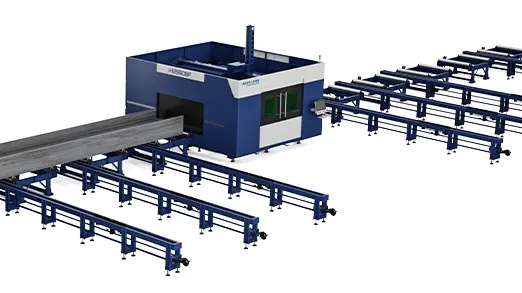

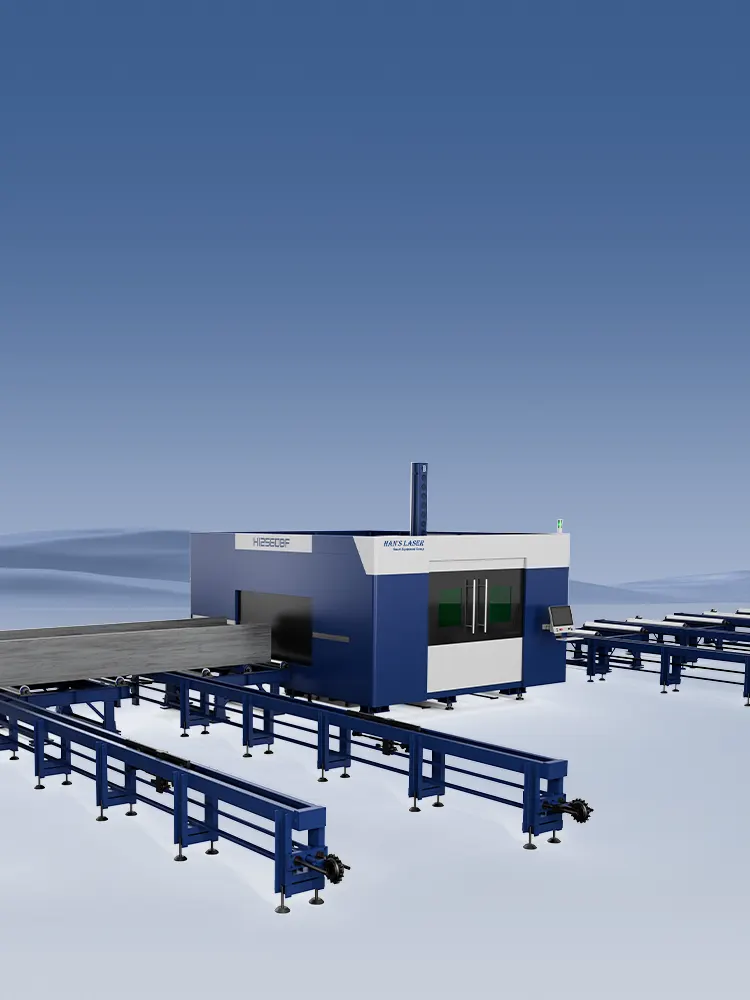

H형 강철 레이저 절단 시스템은 완전 자동화를 통해 산업 효율을 재정의했다
이 전자동 시스템은 12미터 H형 강철을 처리하며, 이중 작업 위치 하역과 제로 재단 기능을 갖추고 있다.5축 슬래시 컷(B±45 °, C±90 °), 서보 클램프 및 30kW 출력으로 안정적이고 기둥 없는 컷이 가능합니다.최대 1250×600mm의 형재를 70m/min의 속도로 처리해 구조강과 판재 제조에 이상적이다.컴팩트하고 고속이며 공업 수요에 적응하다.

탁월한 자동화



• 무중단 업무 운영을 보장하고 운영자 의존도를 최소화하는 완전 자동 하역

• 여러 H-스틸의 자동 하역 지원

• 모든 포트와 그래픽을 사용하여 제로 마이닝 가공

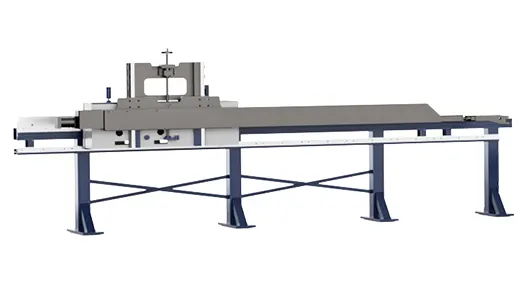

클램프 및 서보 이송



가공소재의 정확한 위치




재료 공급 클램프는 형강에 빠르게 접근하여 클램프의 검측 스위치를 통해 가공소재를 검측한 후 H형강을 끼우고 제한하여 절단 과정의 정확성과 안정성을 확보한다.



3D 가공



B축은 ± 45 °, C축은 ± 90 ° 입니다.




이 기능은 고객에게 정교하고 맞춤형 강재 절단 솔루션을 제공하여 고정밀 금속 가공이 필요한 산업의 탁월한 운영 능력을 향상시킵니다.

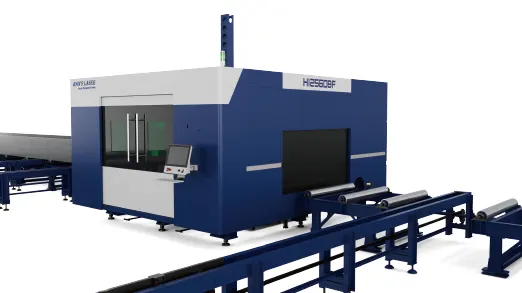

레이저 보안



전체 닫힌 가공 환경

두꺼운 금속판 보호 덮개를 갖추다.레이저 보호 등급이 높아 생산 안전을 확보한다

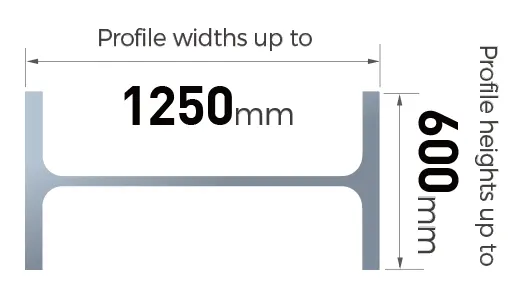

가공 범위가 넓다.



• 형재의 너비는 1250mm에 달한다.

• 폼 팩터의 높이는 600mm입니다.

• 사용 가능한 전력: 12kW⁄20kW⁄30kW;

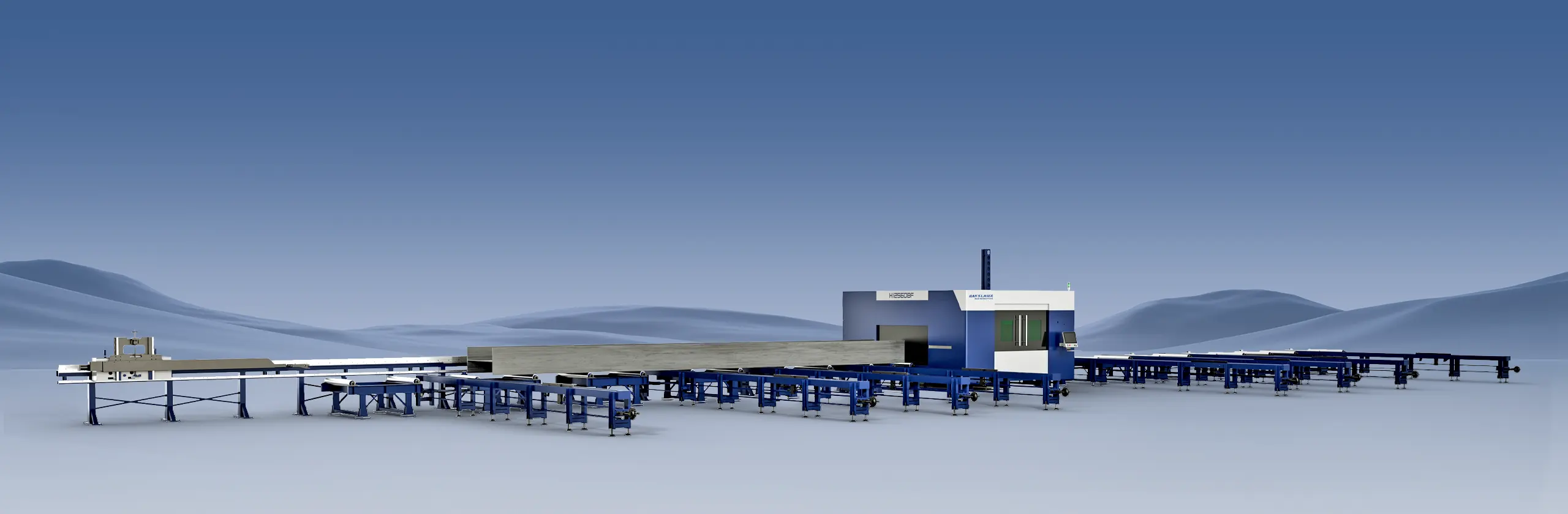

• 적재, 절단 및 오프로드를 위해 길이 12m의 전체 H-스틸을 지지합니다.



고품질의 결과



전통적인 절단 기술을 전복시키다.

태면이 매끄러워 별도의 연마나 성형이 필요 없다.

컷, 경사 컷, 자물쇠 모서리 컷, 구멍 컷은 기계에서 수행할 수 있습니다.

높은 생산성

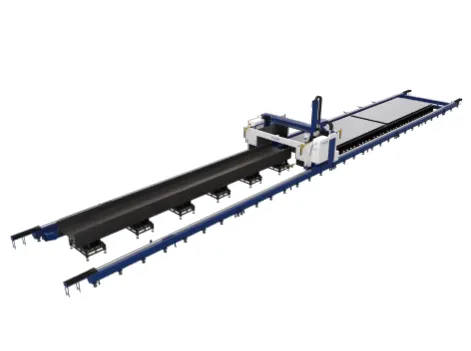

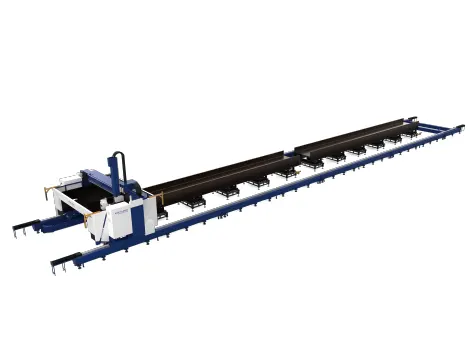

이중 작동 위치 설계 덕분에 워크스테이션 1을 가공할 때 워크스테이션 2를 마운트하고 마운트할 수 있습니다.



유연 절단



구조강과 판재 절단을 겸용하여 각종 생산 요구를 만족시키기 위한 것이다.



다중 컷 모드



• 5축 레이저 절단으로 경사면 절단

• 다중 영역 컷이 가능합니다.

절단능력
기술 데이터 샘플
* 참조용, 모든 데이터는 실제 기술 파일을 기준으로 합니다.

H 빔 레이저 절단기 시리즈

가공 범위 (H 빔)

가공 범위 (판금)

마운트 길이

경사 컷 각도

X, Y축 위치 정밀도

반복 위치 정밀도

A, B축 위치 정밀도

최대 X, Y축 위치 속도

1250mm×600mm

26000mm×2500mm

12000mm

0-45°

±0.08mm

±0.08mm

±0.1°

40m/min
