GRC Series

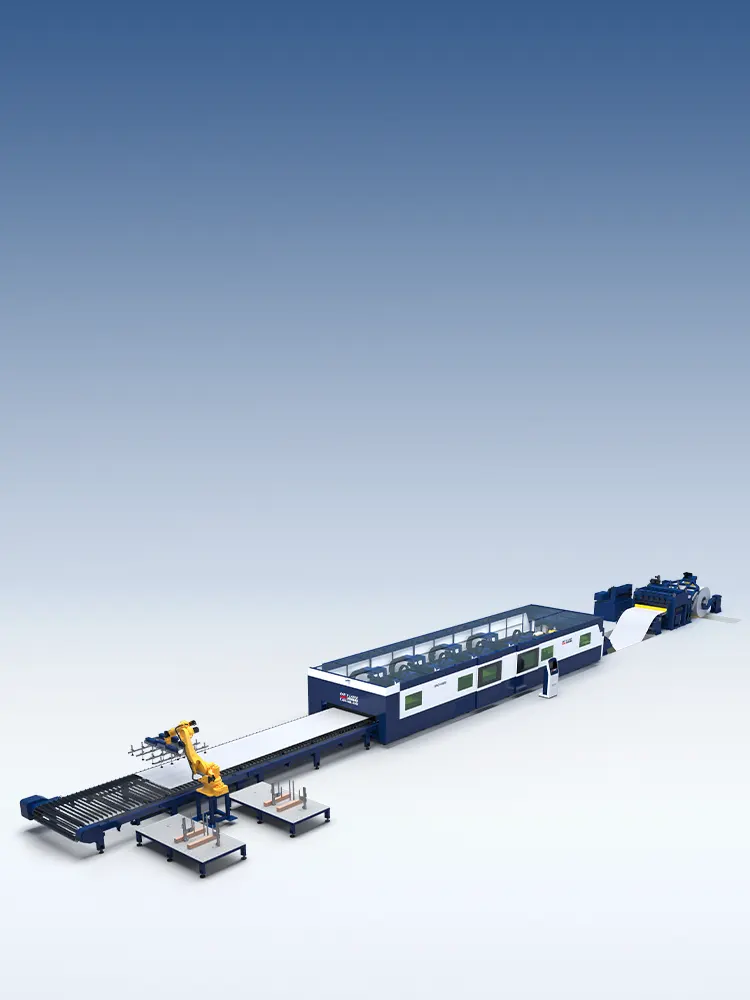

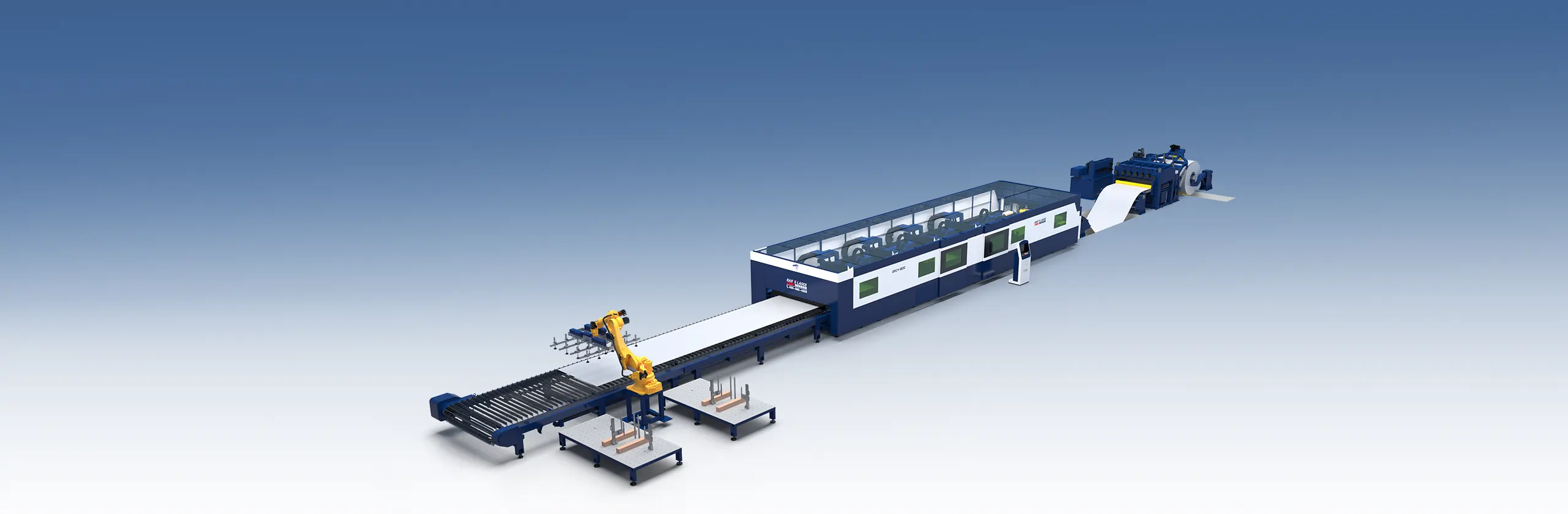

코일 공급식 레이저 절단 시스템 ● 단일/다중 헤드 동시 고속 절단; ● 이중 헤드 비동기식 인라인 절단; ● 마킹 및 절단 통합.
GRC Series 선택 사항기술 데이터 샘플
다운로드 또는 연락처 작성
개요
열간 성형 부품: 코일에서 시작
코일 풀림 - 레벨링 - 레이저 절단 - 블랭킹, 원클릭으로 유연한 공정 구현. 코일 공급식 레이저 절단 시스템은 "유연성과 빠른 가공"이라는 특징을 가지고 있습니다. 코일 풀림과 광섬유 레이저 절단을 결합하여 빠른 온라인 절단, 중단 없는 효율적인 절단을 실현하고 유연한 생산을 가능하게 하며 판재 활용률을 높이고 기존 금형을 대체합니다. 동시에 맞춤형 소량 생산이 필요한 일부 부품의 경우 생산 주기를 단축할 뿐만 아니라 생산 비용도 크게 절감할 수 있습니다.

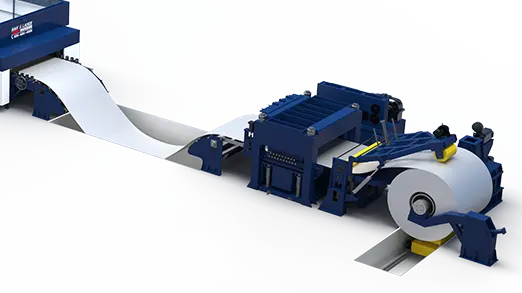

고효율 코일 풀림 장치

유압 구동식 4조식 확장 릴은 확장 범위가 Φ470~520mm로 508mm 내경의 코일 재료에 적합합니다. 고무 슬리브를 장착하면 620mm까지 확장되어 내경 610mm의 코일 재료에도 사용할 수 있습니다.
메인 샤프트 끝단에 디스크 브레이크 장치가 설치되어 정지 제동 기능을 제공합니다.

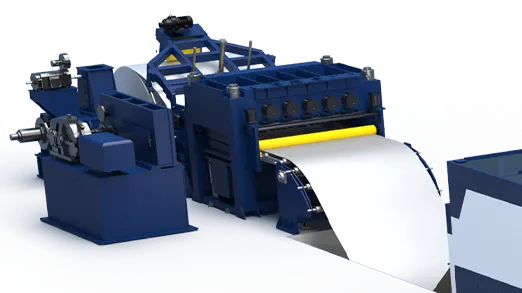

고정밀 레벨링

6단 19롤 레벨러, 항복강도 σs ≤ 780 MPa인 냉연강판, 열연강판, 스테인리스강판, 아연도금강판 및 산세강판에 적합합니다. 레벨링 속도: 0~20m/min;

판재 두께 1~1.2mm: 레벨링 정밀도 ≤ 1.0mm/㎡;

판재 두께 1.2~3.0mm: 레벨링 정밀도 ≤ 2.5mm/㎡;

단일/다중 헤드 동기식 고속 절단

복잡한 형상을 한 번의 공정으로 양방향 절단하여 생산 시간을 단축하고 생산성을 향상시킵니다.
이중 레이저 절단 헤드를 사용한 비동기식 동적 레이저 절단으로 복잡한 부품을 한 번에 가공할 수 있습니다. 네스팅 소프트웨어는 재료 활용도를 극대화하기 위해 최적의 가공 경로를 계산합니다.

스크랩 파쇄

잔여 자재 재활용 과정을 간소화합니다. 니들 플레이트 절단 스트립이 장착된 크롤러형 절단 테이블을 사용합니다. 판금 가공 시 절단 테이블은 언코일링 서보 공급 시스템과 동기화되어 동일한 속도로 작동합니다. 파쇄된 스크랩 골격은 스크랩 컨베이어 벨트를 통해 배출되며, 배출 과정에서 더 작은 조각으로 분쇄되어 생산성을 여러 배 향상시킬 수 있습니다.

선택 사항
로봇 자동 언로딩
QR 코드 생산 작업 입력
통합 마킹 및 절단

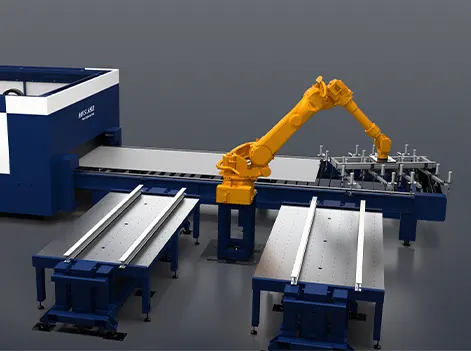

로봇 자동 언로딩
로봇 흡착식 언로딩 및 팔레타이징 시스템은 네스팅 CAM 시스템과 정보 연동을 통해 로봇 제어를 지원하며, 소프트웨어 기반 프로그래밍으로 언로딩 효율을 최적화합니다.
QR 코드 생산 작업 입력
바코드를 스캔하여 작업 및 주문을 빠르게 입력할 수 있어 작업 시간을 대폭 절감하고 생산 효율을 몇 배로 향상시킬 수 있습니다.

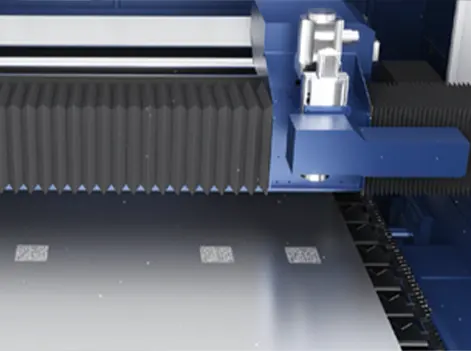

통합 마킹 및 절단
레이저 마킹 및 레이저 절단을 위한 단일 작업 흐름을 제공합니다. 원하는 설정에 따라 절단 후 부품에 마킹할 수 있습니다.
절단 샘플
GRC Series
본 자료는 참고용이며, 모든 데이터는 실제 기술 문서를 기준으로 합니다.

GRC4-1800

작업 영역 (길이 x 너비)

최대 위치 결정 속도 (X/Y축)

정밀도 (X/Y축)

반복 정밀도 (X/Y축)

10000mmx1800mm

120m/min

±0.5mm/m

+0.03m
