개요

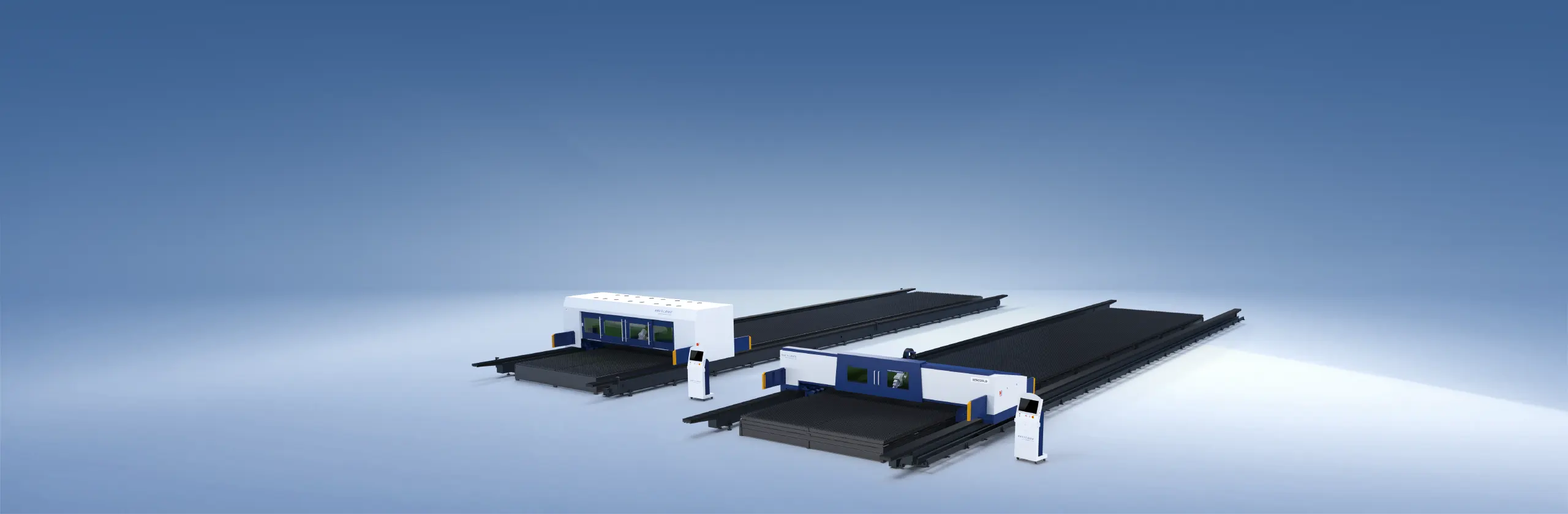

초대폭 레이저 광섬유 절단기
이 이중 구동 용문식 레이저 절단기는 정밀 기계와 이테르테르 기반 광섬유 레이저 기술을 결합하여 35% 의 전광 효율을 실현하고 저렴한 24/7 조작을 실현했다.최적화된 구동 구조는 관성 토크 비율의 균형을 통해 안정성을 보장하고 모듈식 반도체 설계는 연속적인 산업 생산에 대한 적응성을 강화합니다.

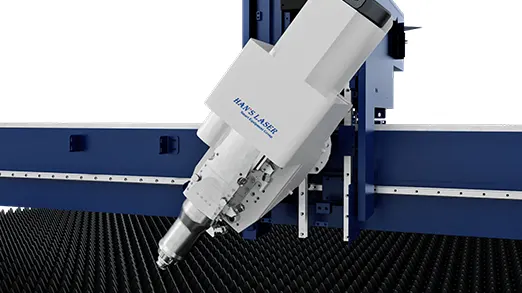

고효율 안정 광섬유 레이저 절단 시스템



• 운영 비용이 매우 낮고 안정성이 뛰어나며 적응성이 뛰어납니다.
• 고토크 정밀 감속기를 장착한 이중 구동 용문 구조로 정밀도가 높고 관성과 토크 비율이 합리적이며 선반의 안정적인 운행을 확보한다.
• 광섬유 레이저는 반도체 모듈화 및 이중화 설계로 하루 24시간 연속 작동하여 산업 연속 생산의 요구 사항을 충족합니다.
• 광섬유 레이저는 희귀 원소인 이테르륨을 발광 재료로 사용하며 전기 광 변환율이 35% 에 달해 탄소를 줄이고 경제적입니다.

모듈식 절단 플랫폼



모듈식 조립, 작업대와 선반이 완전히 분리되어 고출력 레이저 절단의 열 효과를 피하고 하역 과정 중의 충격과 진동을 피한다.

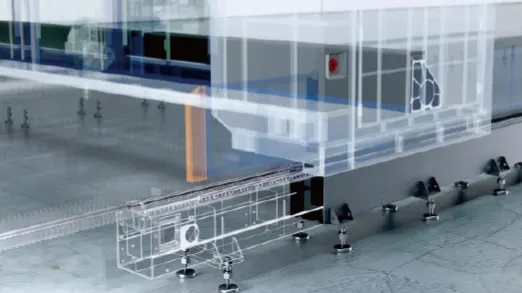

선반 몸체



• 고강도 대단면 구조, 강판 구부러짐 상감 용접.유한원 분석(FEA)을 통해 최적화하면 내부 수평 및 수직 방향에 용접 늑골이 장착됩니다.
• 양질의 강재, 퇴화, 조가공, 진동시효, 일본 미쓰비시 선반 정밀가공, 마지막 정밀도킹.
• 결과적으로 매우 높은 정밀도를 보장합니다.

작업셀 보호



비상정지 버튼 스위치는 대들보 양쪽의 눈에 잘 띄는 위치에 설치되며, 기계 스위치는 양쪽 끝의 각 축의 흐름을 제어하는 데 사용된다.이와 동시에 완충장치를 채용하여 선반운동의 안전을 효과적으로 보장해야 한다.

압출 알루미늄 빔

• 포맷 너비가 4.5m 미만일 경우 유한원 분석을 통해 최적화된 고강도 압출 빔을 사용합니다.캐비티의 설계는 내부 및 외부 응력을 효과적으로 분산하여 더욱 가벼운 구조와 더욱 높은 동적 성능을 실현할 수 있다.

• 빔과 트레이 사이의 연결은 다양한 작동 조건에서 장기적인 절단 안정성을 보장하는 적응형 신축 구조를 사용합니다.

자동 반충 보상


X축 슬라이더의 좌우 양쪽에는 자동 반충 방지 메커니즘이 통합되어 있습니다.이 시스템은 정확한 래크 맞물림을 보장하고 대폭면 애플리케이션에서 장거리 전송 정밀도 문제를 해결하여 확장 운영 범위 내에서 위치 안정성을 향상시킵니다.

기술 데이터 샘플

자이언트 시리즈

레이저 전력

가공 영역(X × Y)

위치 정밀도

반복 위치 정밀도

최대 가공 속도

가속도

기계 무게

치수 (가로 × 가로 × 두께)

20kw/30KW

8000mm×3000m

X축: ±0.07mmY축: ±0.05mm(전체 길이)

X축: 0.05mmY축: 0.05mm(전체 길이)

70m/min

0.7G

약 5.6t

약 12m × 4.9m × 2.1m
