HF 50 시리즈
고급 레이저 절단기 3015 ⁄ 4020 ⁄ 4025 사용 가능 전력: 6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW
HF 50 시리즈 임의적기술 데이터 샘플
다운로드 또는 연락처 작성
개요

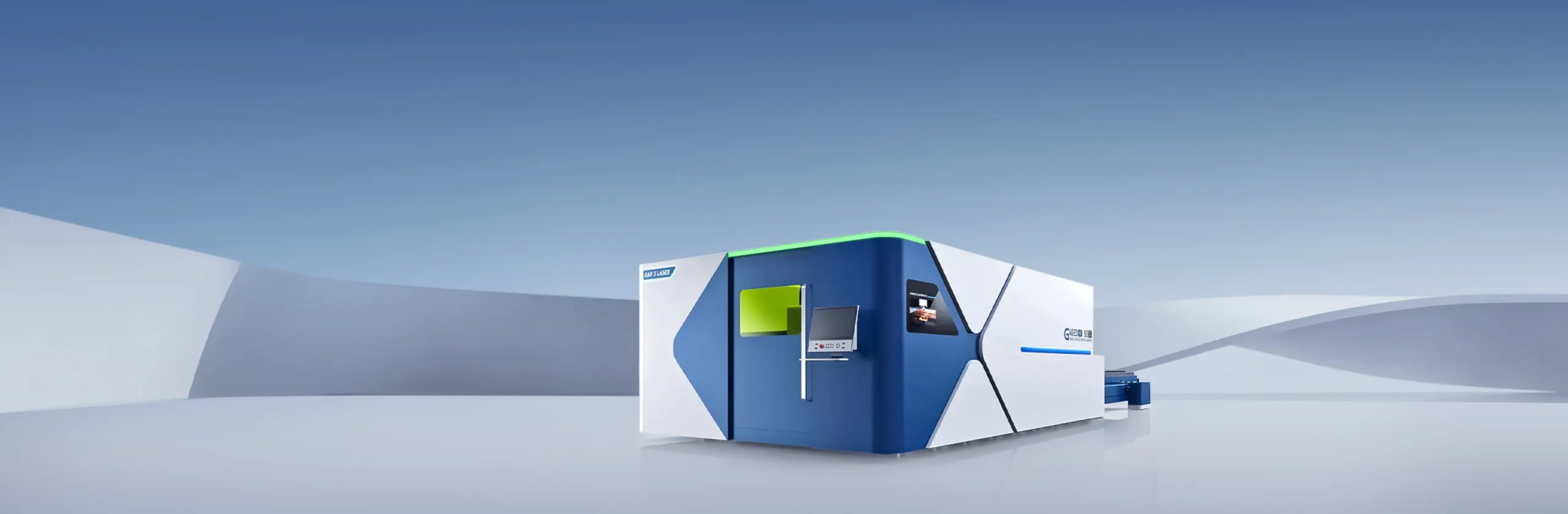

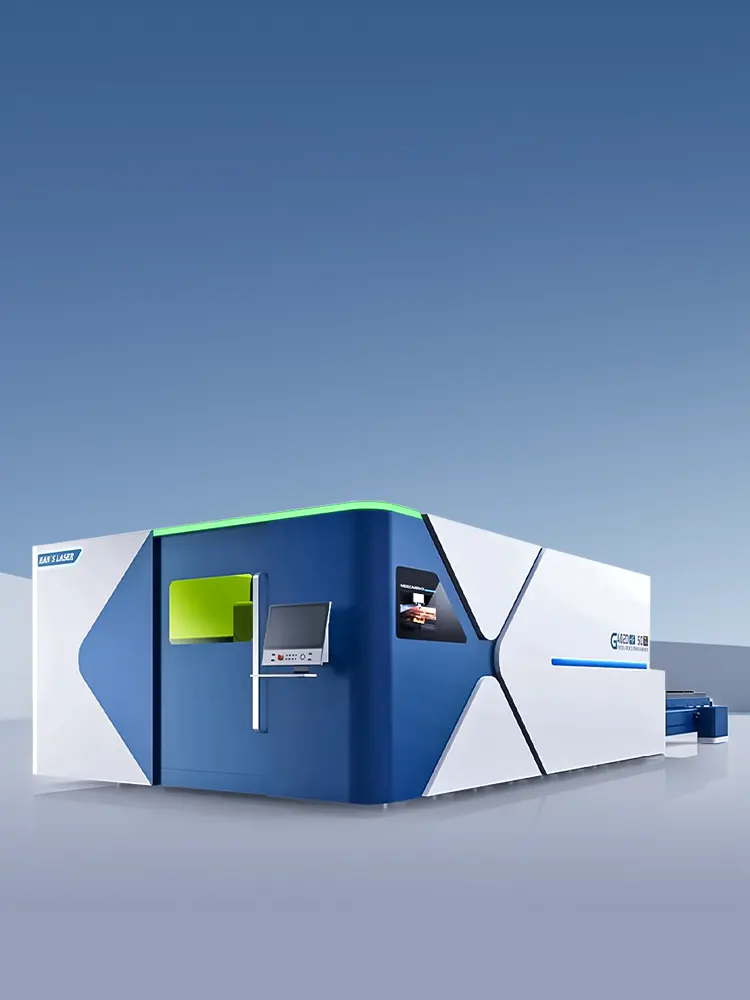

더 많은 부품 출력과 높은 부품 품질을 제공하는 고급 레이저 절단기
고급 제품인 HF 50은 Rexroth 제어 시스템, 리니어 구동 시스템, 그리고 통합 측정 시스템을 갖춘 고정밀 리니어 가이드를 탑재했습니다. 단일 축 최대 속도는 분당 300mm, 최대 가속도는 5g에 달합니다. 위치 정밀도는 0.01mm, 반복 정밀도는 0.005mm에 달합니다.

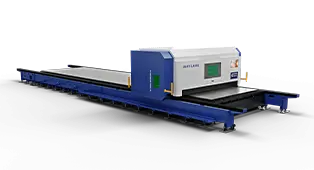

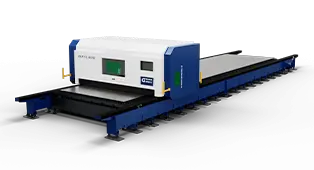

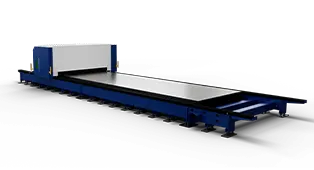

두꺼운 소재의 고하중 적재

동기 리프팅 정밀도는 ±1%까지 달성 가능합니다.

● 두 개의 테이블을 동시에 절단 영역에서 꺼낼 수 있습니다.
● 테이블에서 로딩 및 언로딩 작업이 다른 테이블에 영향을 미치지 않습니다.
● 작업이 간편하여 기계 내부에서 작업이 유지되고, 금속판을 빠르고 안전하게 로딩 및 언로딩할 수 있습니다.
● 다른 테이블에서 로딩 또는 언로딩 작업 시에도 우수한 절단 품질을 보장합니다.

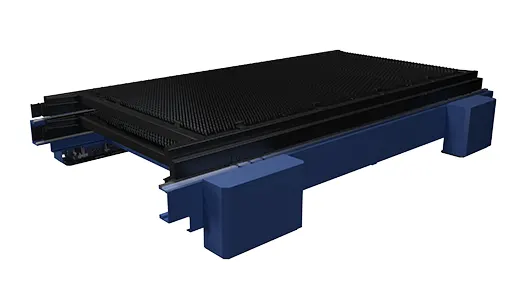

장기 신뢰성

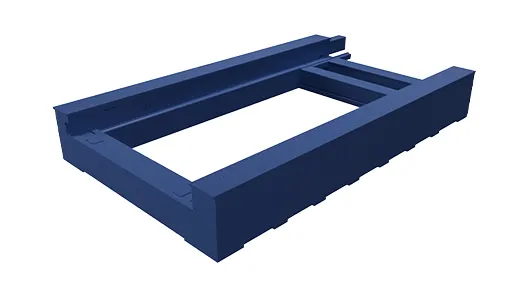

새로운 중공 구조

● 고출력 열 변형 위험을 방지합니다.
● 컨베이어는 옵션으로 HF50에 쉽게 추가할 수 있습니다.
● 최대 50kW의 레이저 출력에 적합합니다.
● 머신 베드와 작업대는 분리되어 있습니다.

● 머신의 장기 안정성을 보장합니다.

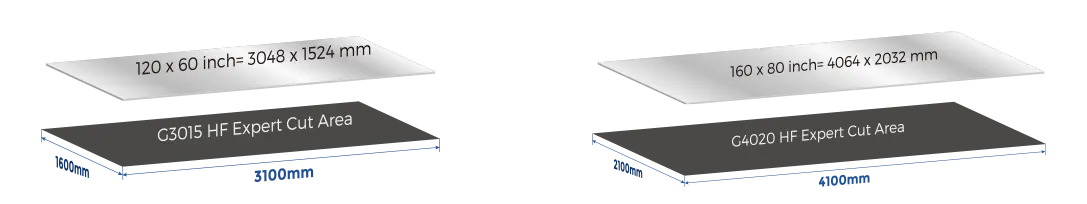

더 넓은 절단 영역

더 넓은 절단 영역으로 AS(미국 표준) 규격의 시트를 인치 단위로 절단할 수 있습니다.

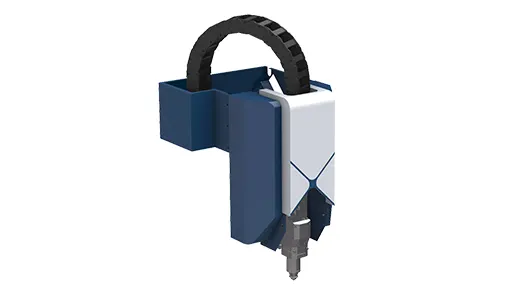

더 많은 부품 출력

자동 윤활 장치가 장착된 선형 구동 시스템을 사용하는 새로운 Z축. 통합 측정 시스템 및 조정 블록이 장착된 선형 가이드, 더 빠른 위치 결정 속도, 더 높은 가속도, 더 긴 수명 및 더 높은 절삭 정확도.

고역동 특허 디자인

자체 조정이 가능한 유연한 갠트리를 갖춘 새로운 갠트리

● 단일 축 최대 속도는 분당 300mm에 달할 수 있습니다.
● 최대 가속도는 5g에 달할 수 있습니다.
● 위치 결정 정밀도는 0.01입니다.

● 반복 정밀도는 0.005mm에 달할 수 있습니다.

긁힘 방지

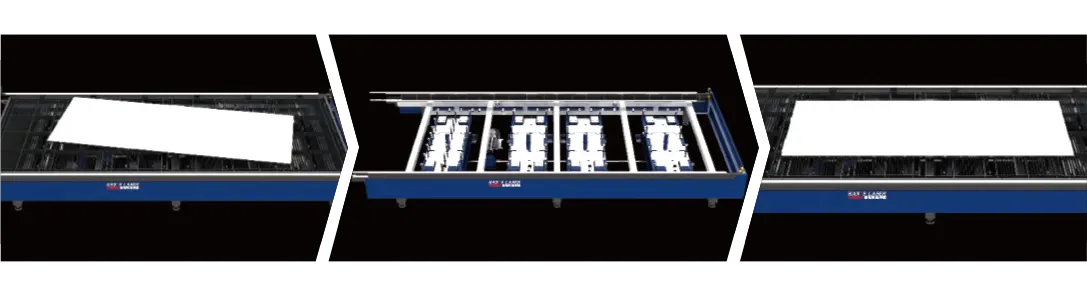

플레이트 리프팅 및 조절 장치(옵션)
● 시트 아랫면 긁힘 방지;

● 플레이트 장착 및 조절이 간편합니다.

● 특히 스테인리스 스틸 및 알루미늄의 경우 우수한 절단 품질을 보장합니다.

가스 소비량 감소

낮은 N2 압력 절단
더 빠른 절단 속도, 동일 배치 절단 시간 단축, 최대 67% 가스 절감

Mix-M 장치

Han's Laser의 가스 혼합 캐비닛 특허 (옵션)
Mix-M 공정 기능: 20kW 이상의 레이저를 장착하여 10~40mm 두께의 탄소강을 빠르게 절단하는 데 적합하며, 기존의 중·후판 절단면 및 코너 슬래그 걸림 문제를 해결하고, 가공물의 상하 테이퍼 및 조도를 효과적으로 개선하여 가공 효율과 가공물 정밀도를 크게 향상시킵니다.

임의적

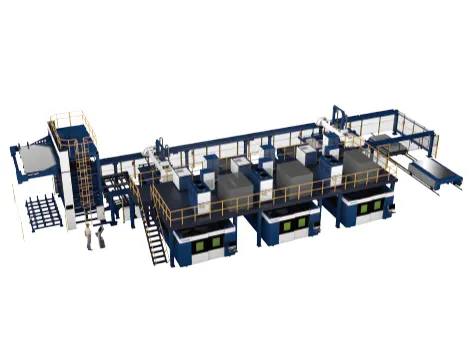

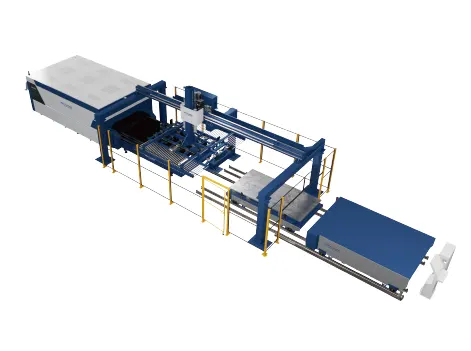

자동화 솔루션
자동화 솔루션
자동화 솔루션
강력한 기술 지원과 풍부한 프로젝트 경험을 바탕으로 고객 요구 사항에 맞는 다양한 자동화 솔루션을 제공합니다.
자동화 솔루션
강력한 기술 지원과 풍부한 프로젝트 경험을 바탕으로 고객 요구 사항에 맞는 다양한 자동화 솔루션을 제공합니다.
절단능력
기술 데이터 샘플
* 참조용, 모든 데이터는 실제 기술 파일을 기준으로 합니다.

HF 50 시리즈

작업 영역 [mm]

최대 축 위치 결정 속도(X/Y)

최대 가속도

정밀도

반복성

최대 시트 중량

3100mmx1600mm

300m/min

5g

0.01mm

0.005m/min

2150kg/table

4100mmx2100mm

300m/min

5g

0.01mm

0.005m/min

3840kg/table

4100mmx2600mm

300m/min

5g

0.01mm

0.005m/min

4680kg/table
