개요

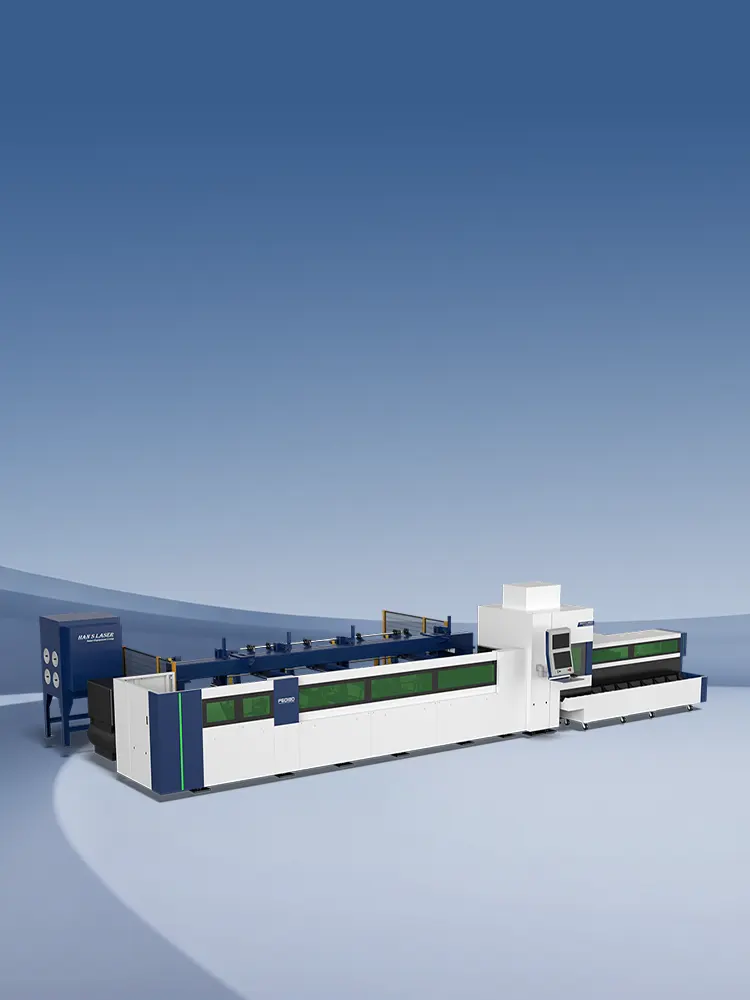

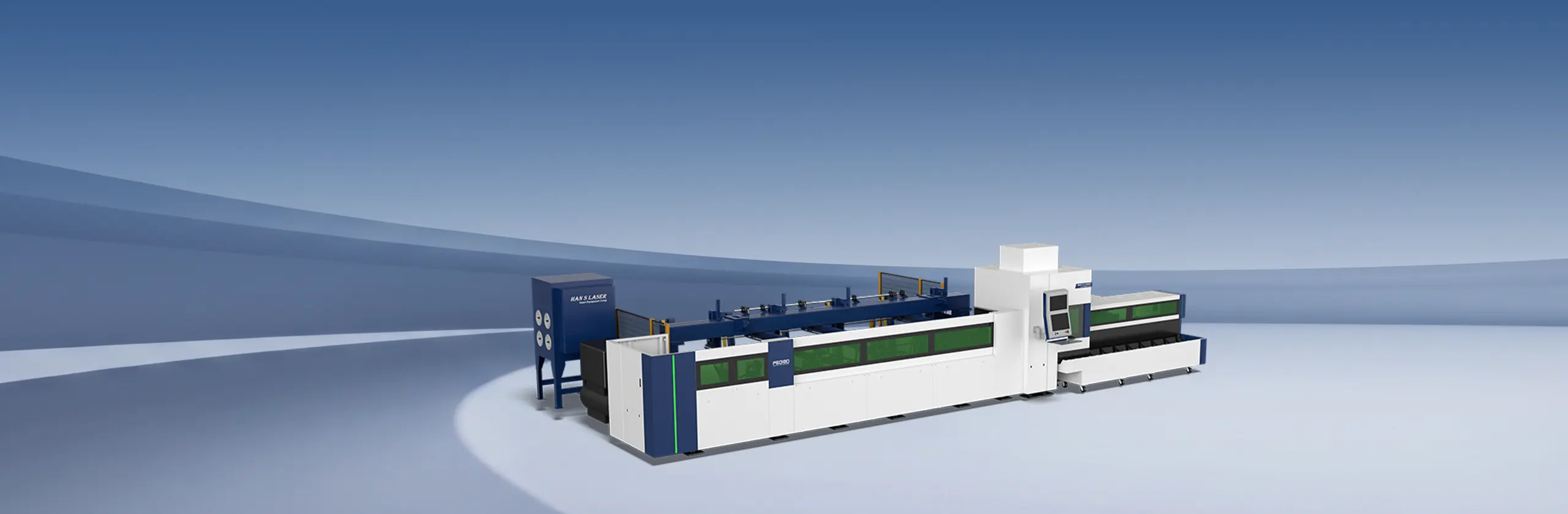

전문가용 배관 가공 솔루션: PD 시리즈 전자동 레이저 절관기
PD 시리즈 레이저 파이프 절단기는 정밀 수치 제어 금속 파이프 가공을 위해 설계되었으며 사각형, 원형, 타원형 및 특수 파이프 (저탄소강, 스테인리스강, 알루미늄합금 등) 의 효율적인 절단을 지원합니다.고강성 수평 구조로 래크 전동 시스템과 고정밀 직선 레일이 있어 ±0.1mm의 절단 정밀도를 실현한다.전자동 하역 시스템과 통합되어 업계 최고의 순환 시간으로 생산성을 향상시키는 동시에 전문 파이프 제조 수요에 탁월한 안정성, 비용 효율성 및 적응성을 제공합니다.

레이저 파이프 절단기



● PD 시리즈 레이저 파이프 절단기는 레이저 절단, 정밀 기계, 디지털 제어 기술 등을 일체화한 정밀 디지털 제어 자동 레이저 파이프 절단 선반이다

● 주로 저탄소강, 스테인리스강, 알루미늄합금 파이프 (사각형, 원형, 타원형 파이프) 및 기타 파이프 (타원형 파이프가 있는지 확인하십시오) 와 같은 금속 파이프를 절단하는 데 사용됩니다.

● 이는 금속관재가공업계에서 가장 선호하는 절단기로서 전문성, 고속, 고정밀도, 고효률과 고성가격비의 특징을 갖고있다.

PD 시리즈를 선택한 이유



기계는 수평식 구조, 기어 래크, 고정밀 직선 레일을 채택하여 전동이 평온하고 정밀도가 높다.그것은 전자동 하역 장치를 갖추어 선반의 생산 효율을 크게 향상시켰다.

클램프 시스템



• 가스 차단 및 압력 유지 시 높은 안전성

• 기계 구동 구조, 부품 설계 안전 계수가 높아 24시간 연속 생산을 안정적으로 할 수 있다

• 고정장치 여정이 짧고 반복 정밀도가 높음

• 클램프 파이프 크기를 실시간으로 식별하는 디지털 모니터링

후면 카드



• 내부가 잘 밀봉된 배기 구조를 사용합니다.

• 앞뒤 배풍기는 튜브 내 고온 가스를 제거하고 열변형이 정밀도에 미치는 영향을 피하기 위해 설치되며, 절단 분진을 효과적으로 제거하고 작업 환경을 개선한다.

• 카드 디스크는 인식할 수 있는 클램프 크기 구조와 그에 상응하는 센서가 설계되어 있다.

플로팅 브래킷



• X축은 기어 래크 전동, 직선 레일 가이드를 사용하여 안정적으로 작동합니다.
• 서보 보조 지지 장치가 상하로 부동하여 효과적인 지지를 확보하고 파이프가 아래로 처지는 것을 방지하며 가공 정밀도를 높인다.

조절식 콘솔



콘솔은 운영자의 높이에 따라 실시간으로 조정할 수 있습니다.다각도 회전 작업으로 관찰이 용이하며 다양한 작업 조건에 적용됩니다.

임의적
반자동 먹이 주기
전자동 사료
반자동 먹이 주기
전체 파이프를 수동으로 재료 프레임에 배치하고 회전대의 조임 위치로 자동으로 보냅니다.가공된 가공소재는 최종 품목 프레임으로 직접 미끄러집니다.카드판의 광전 검측 장치를 이동하면 들어오는 카드판이 끼워 넣는 재료의 정확한 위치에 도달할 수 있다.
전자동 사료
적재 장치는 전자동으로 묶인 재료가 통창고에 쌓여 자동으로 적재, 재료를 완성하고 회전대의 끼워 넣는 위치에 도달한다.가공소재가 최종 품목 프레임으로 직접 미끄러집니다.흡입벨트 관장 검측장치는 흡입카드판이 끼워넣는 재료의 정확한 위치에 도달하도록 확보한다.
절단능력
기술 데이터 샘플
* 참조용, 모든 데이터는 실제 기술 파일을 기준으로 합니다.

PD 시리즈

기계 유형

레이저 소스 전력

최대 가공 범위

최대 속도 (A, B 축)

X/Y축 빠른 이동 속도

최대 적재 능력

최대 재료 길이

P6010D/P6018D/P8018D/P10018D

1000w ⁄2000w ⁄3000w ⁄4000w(사용자 정의 가능)

Φ 20-180mm Φ 20-180mm (옵션: Φ 20-110mm Φ 20-110mm)

120r/min(옵션: 150r/min)

120m/min

260킬로그램

12200mm
