Han's 3D 커팅 헤드
소형, 경량, 고성능:
● 완벽한 충돌 방지 성능, A축 충돌 방지 모드, 360° 충돌 방지
● 안정화된 전기 슬립링 공정을 통해 슬립링의 간섭 방지 성능과 사용 안정성을 향상시킵니다.
● W축 방진 구조의 고밀도 밀봉으로 혹독한 환경에서도 렌즈 수명을 연장하고 장비 안정성을 높이며 사용 비용을 절감합니다.
● 간섭에 강한 케이블을 사용하여 잦은 이동에서도 커팅 헤드의 안정성을 향상시킵니다.
친환경

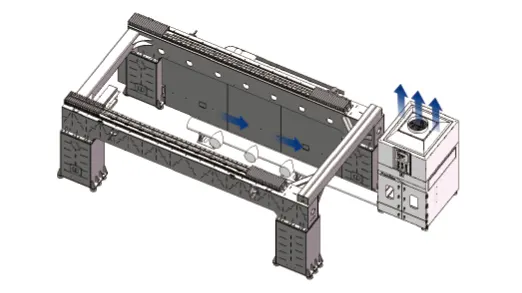

대용량 분진 제거 시스템
집진기는 공작기계 보호 커버 근처에 위치합니다. 집진 덕트는 기계 내부 공기 덕트에 직접 연결되어 휘어짐이나 장애물을 제거하여 최적의 분진 제거를 보장합니다. 이 시스템은 정밀 기계의 핵심 부품을 분진 오염으로부터 보호하고 작업 공간의 절삭 배기가스 및 분진 발생을 줄여 환경 오염과 인체 건강에 대한 피해를 최소화합니다.
높은 안정성
U자형 베이스 고정 구조.
Han's Laser의 독자적인 U자형 베이스 고정 구조 덕분에 넓은 단면적은 머신 베드의 강성과 안정성을 보장합니다.
기계 구조 설계, CAE를 통한 완벽한 해석 및 2차 최적화를 거쳤습니다. 설치 완료 후 진동 주파수, 모달 및 기타 정적 및 동적 성능에 대한 여러 가지 테스트와 72시간 연속 운전 테스트를 수행하여 장비의 장기 작동 신뢰성을 확보했습니다.
초고속

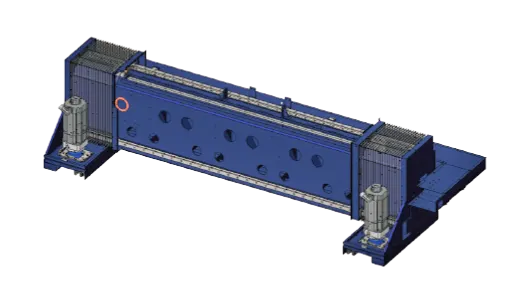

● 강성과 강도가 향상된 경량 빔으로 구동 부품의 동적 성능을 향상시킵니다.
● 먼지 커버 주변에 밀봉판을 추가하여 변속기 부품을 오염으로부터 보호합니다.

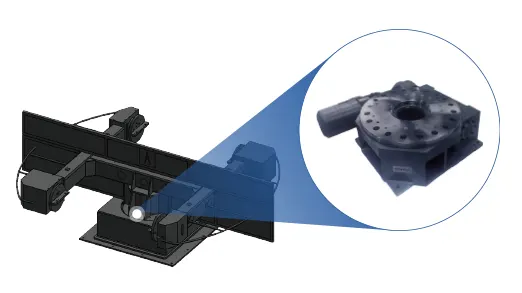

듀플렉스 로터리 테이블
회전 교환 방식, 고효율 작동
● 테이블 하강 구역에 안전 격자가 있어 작업자의 안전을 보장합니다.
● 클램프의 원활한 연결을 위해 에어 라인 연결 블록과 항공 커넥터가 장착되어 있습니다.

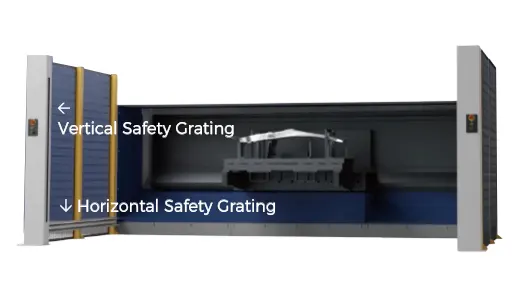

이중 안전 보호
작업자 작업 안전 보장
안전 가드레일과 안전 격자를 장착하여 작업물 적재 및 하역 시 작업자의 안전을 보장합니다.
탁월한 엣지 컨트롤 프로세스
버(Burr) 없는 코너 커팅 기능
레이저 출력은 속도 변화에 따라 자동으로 조절되어 코너 커팅 프로세스를 더욱 효율적으로 제어하여 버(Burr) 없이 코너 커팅 엣지에 도달합니다!
WD 시리즈
레이저 소스 전력
X축 경로
Y축 경로
Z축 경로
단일 축 속도
가속도
위치 정밀도
반복 위치 정밀도
회전축 C축
진동축 A축
CNC 제어 시스템
절삭 헤드
작업대
작업대 교체 시간
3000W ⁄ 4000W ⁄ 6000W (옵션)
3000mm
1500mm
650mm
100m/min (X축 최대 120m/min)
1.0g (최대 1.2g)
±0.04mm
0.03mm
n*360°
±135°
Rexroth/Siemens
Han의 최신 커팅 헤드
회전 듀얼 스테이션 워크벤치
2.5초
3000W ⁄ 4000W ⁄ 6000W (옵션)
3100mm
2200mm
650mm
100m/min (X축은 최대 120m/min까지 가능)
1.0g (최대 1.2g까지 가능)
±0.04mm
0.03mm
n*360°
±135°
Rexroth/Siemens
Han의 최신 커팅 헤드
회전 듀얼 스테이션 워크벤치
4.5초
3000W ⁄ 4000W ⁄ 6000W (옵션)
4000mm
2500mm
650mm
100m/min (X축 최대 120m/min)
1.0g (최대 1.2g)
±0.04mm
0.03mm
n*360°
±135°
Rexroth/Siemens
Han의 최신 커팅 헤드
회전 듀얼 스테이션 워크벤치
5.5초
