KR
HBS 시리즈
베스트셀러 / 고정밀 배관 절곡 / 손쉬운 조작 에너지 절약 및 환경 보호
HBS 시리즈 기술 데이터 샘플
다운로드 또는 연락처 작성
개요

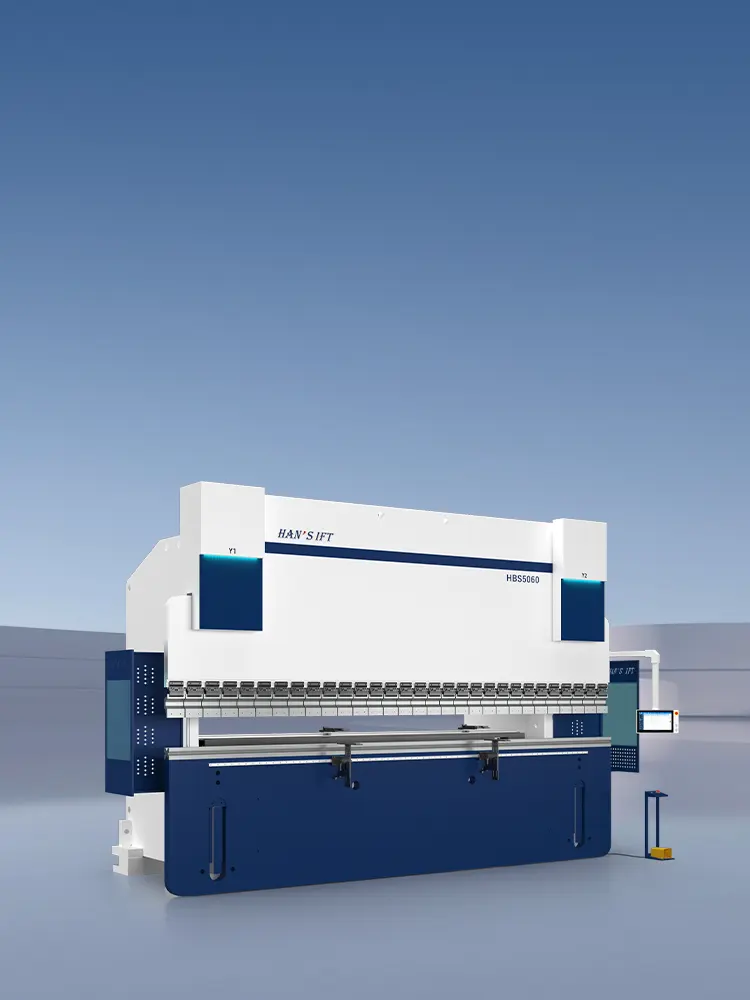

가장 많이 팔리는 배관 절곡기: 정확성, 보안성, 효율성
HBS는 가장 많이 팔리는 커브 제품으로서 프로그래밍, 공구 설정, 실제 조작에 이르기까지 광범위한 적용성과 뛰어난 생산성을 보여준다.저전력 및 고효율을 필요로 하는 고객을 위해 설계된 고속, 저전력 및 안전성

고효율 판금 벤드


• 다양한 시스템 구성 옵션.
• 다양한 압력 매개변수 및 머시닝 길이
• 고정밀 래스터 자로 곡선 정밀도를 보장합니다.
• 인체공학적 설계에 맞게 조작하기 쉽습니다.

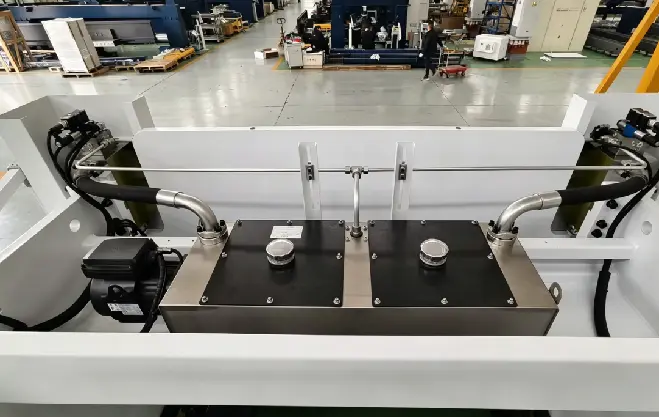

유압 실린더


양쪽의 메인 오일 실린더는 전액 서보 밸브와 래스터 자를 사용하여 폐쇄 루프 제어를 형성하며, 슬라이더 피드백이 정확하고, 조작이 정확하며, 슬라이더 굴곡 정밀도와 중복 위치 정밀도가 높다.

양방향 기계 대관 시스템



● 수치제어시스템은 자동적으로 보상량을 계산하고 설정하며 보상은 페환제어를 채용하고 제어정밀도가 높아 구부러진 각도가 전반 길이를 따라 일치성을 보장한다.
● 기계 대관 시스템은 양방향 조정 가능한 구조로 기계의 가로와 세로의 보상 조절을 만족시킬 수 있다.

후면 계기 시스템



여러 개의 후면 규칙을 선택하고 제어할 수 있는 다양한 기능을 갖춘 후면 규칙을 사용합니다.후면 게이지 중의 기능 부품, 예를 들면 레일, 롤러 철봉, 베어링 등은 모두 양질의 부품을 채용하여 후면 게이지의 정밀도를 확보한다.

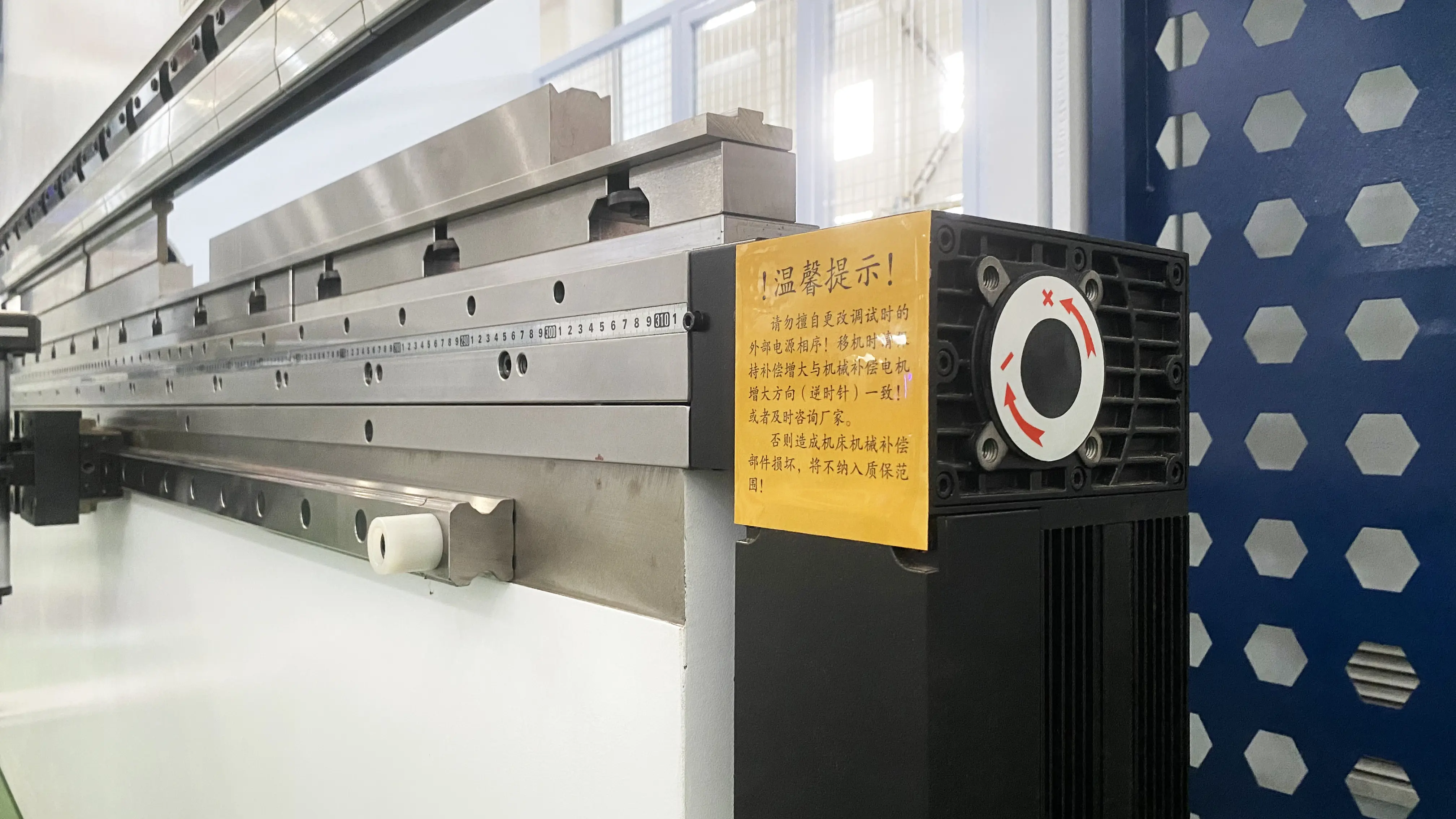

고정밀 래스터 자



동체 양쪽에는 C형판이 설치되어 있고, C형판에는 고정밀 래스터 자가 설치되어 있어 구부러지는 과정에서 동체의 변형이 구부러진 정밀도에 미치는 영향을 피할 수 있다.

레이저 보안



두 손을 압박하는 것을 방지하고, 조작 상해를 방지하며, 조작 인원을 효과적으로 보호한다.

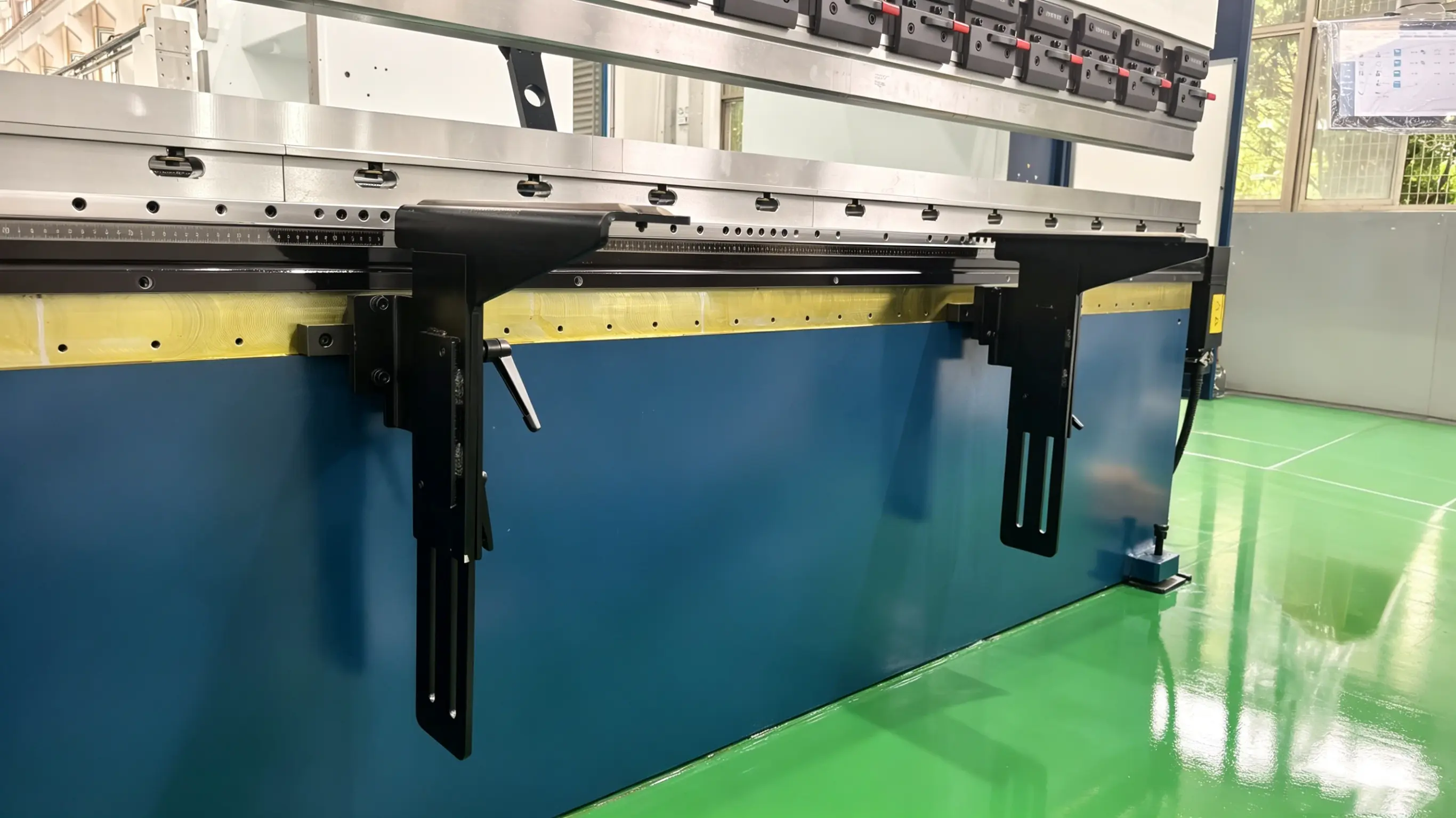

이동식 스탠드



작업대 상단에는 이동식 스탠드가 설치되어 있습니다.스탠드는 필요에 따라 높이와 회전 각도를 조정하고 스텝 거리에 따라 이동 위치를 조정하며 구부림 작업을 보조하여 편안하고 효율적입니다.

절단능력
기술 데이터 샘플
* 참조용, 모든 데이터는 실제 기술 파일을 기준으로 합니다.

HBS 시리즈

압력(kN)

벤드 길이 (mm)

기둥 간 너비 (mm)

후두부 깊이(mm)

슬라이딩 스트로크 (mm)

침대 높이 (mm)

(빠름)

(작업 속도)

(가로 속도 반환)

주 모터 전력(Kw)

연료 탱크 용량 (L)

크기 (mm) (길이)

크기 (밀리미터) (너비)

크기 (mm) (높이)

기계 무게(kg)

600

1500

1200

215

350

575

200

20

200

6

80

2350

1400

2330

4000

600

2050

1700

215

350

575

200

20

200

6

120

2950

1400

2330

4900

600

2550

2100

215

350

575

200

20

200

6

120

3450

1400

2330

5950

1100

3100

2700

235

410

585

220

17

200

10.8

200

3950

1800

2650

8350

1100

4100

3700

235

410

585

220

17

200

10.8

200

4950

1800

2650

9200

1600

3100

2700

235

410

585

180

14

180

13.2

200

3970

1850

2650

10500
