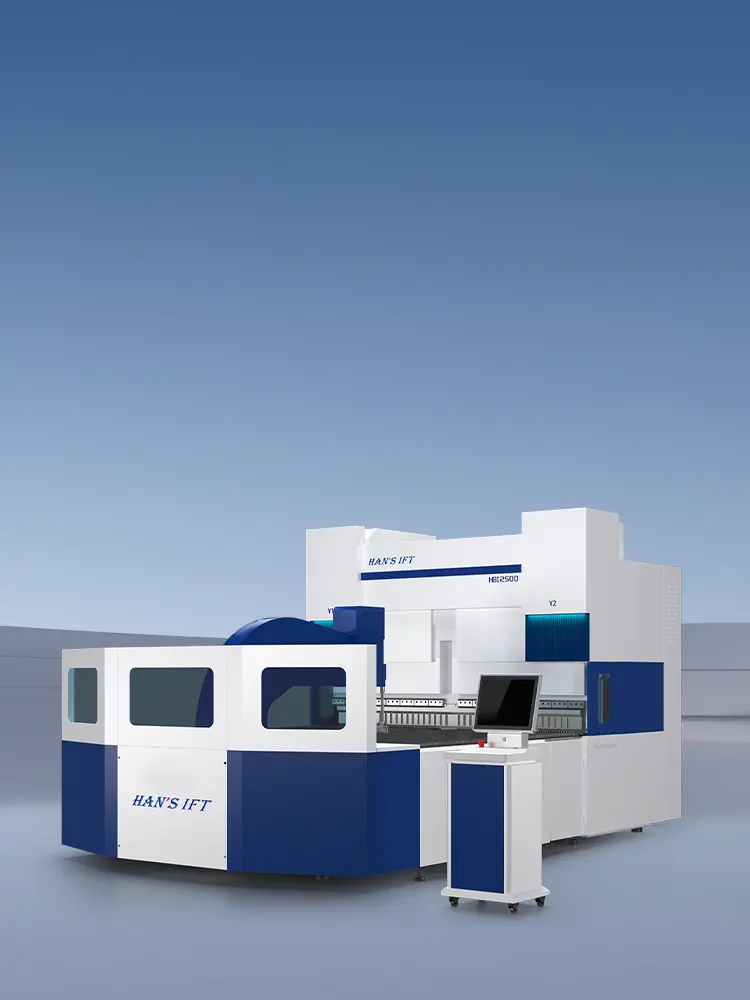

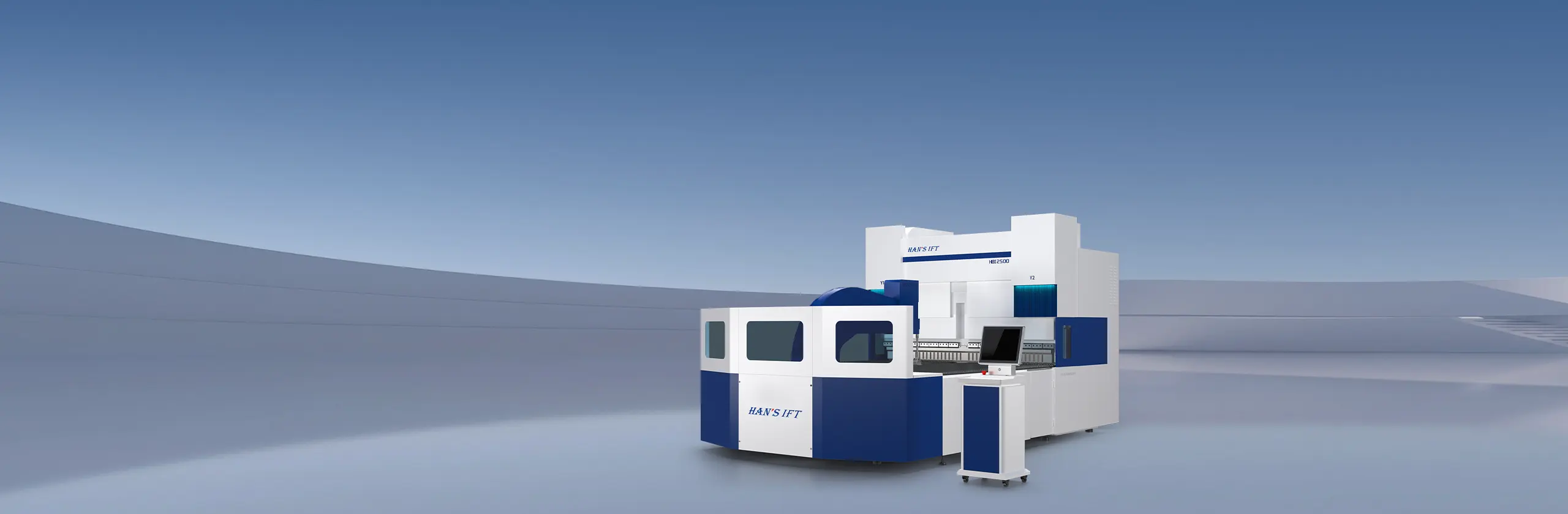

HBI Series
다면 벤딩 센터 다중 모서리, 다중 패스 벤딩 및 절단 사이클 타임 단축을 위한 단일 위치 조정 기능; 자동 공급 및 벤딩 기능으로 인건비 절감.
HBI Series 기술 데이터 샘플
다운로드 또는 연락처 작성
개요
이 장비는 캐비닛 및 섀시 케이스, 주방용품, 커튼월, 문, 엘리베이터, 가전제품 및 가구 산업에서 복잡한 판금 부품을 고속으로 성형하는 데 널리 사용됩니다.

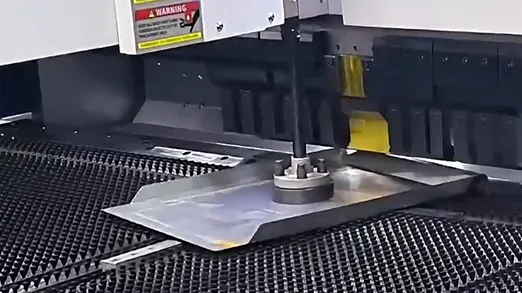

CNC 자동 위치 지정

다축 동기식 모션은 단일 설정으로 다중 모서리, 다중 패스 벤딩을 가능하게 하여 기존 CNC 프레스 브레이크에 비해 사이클 시간을 2~3배 단축하고 효율성을 향상시킵니다.



통합 공급 및 굽힘 시스템은 수작업 개입을 최소화하고 노동 강도를 낮추며 인건비를 절감합니다.

다용도 도구

단일 금형으로 평탄화, 아크 벤딩, 역벤딩 및 플랜징을 포함한 복잡한 성형 공정을 완료할 수 있어 맞춤형 툴링이 필요 없습니다. 확장된 가공 범위와 결합하여 광범위한 주문에 유연하게 적용할 수 있습니다.



자동 판금 정렬과 주름 방지 클램핑 기능이 결합되어 일관된 치수 정확도와 균일한 부품 품질을 보장하며, 대량의 고급 생산을 지원합니다.

견본

X축 유효 이동 거리

Y축 유효 이동 거리

C-베어링 플레이트 직경

최소 거리(C축에서 공구 끝까지)

최대 굽힘 폭

최대 굽힘 높이(모든 방향)

최대 펼친 시트 크기

굽힘 강도(두께)

굽힘 정확도

120mm

200mm

100mm

150mm

1500mm

170mm

1500 x 1500mm

Steel: 1.5mm Stainless Steel: 1.0 mm Aluminum: 2.0 mm

0-180°

120mm

200mm

100mm

150mm

2000mm

170mm

1500 x 2000mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°

120mm

305mm

100mm

150mm

2500mm

170mm

2500 x 1250mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°
