HF 시리즈
간편한 사용 ⁄ 초고동적 성능 ⁄ 레이저 보안 ⁄ 비용 절감 사용 가능한 전력: 6kw/8kw/12kw/15kw/20kw/30kw/40kw(옵션)
HF 시리즈 기술 데이터 샘플
다운로드 또는 연락처 작성
개요

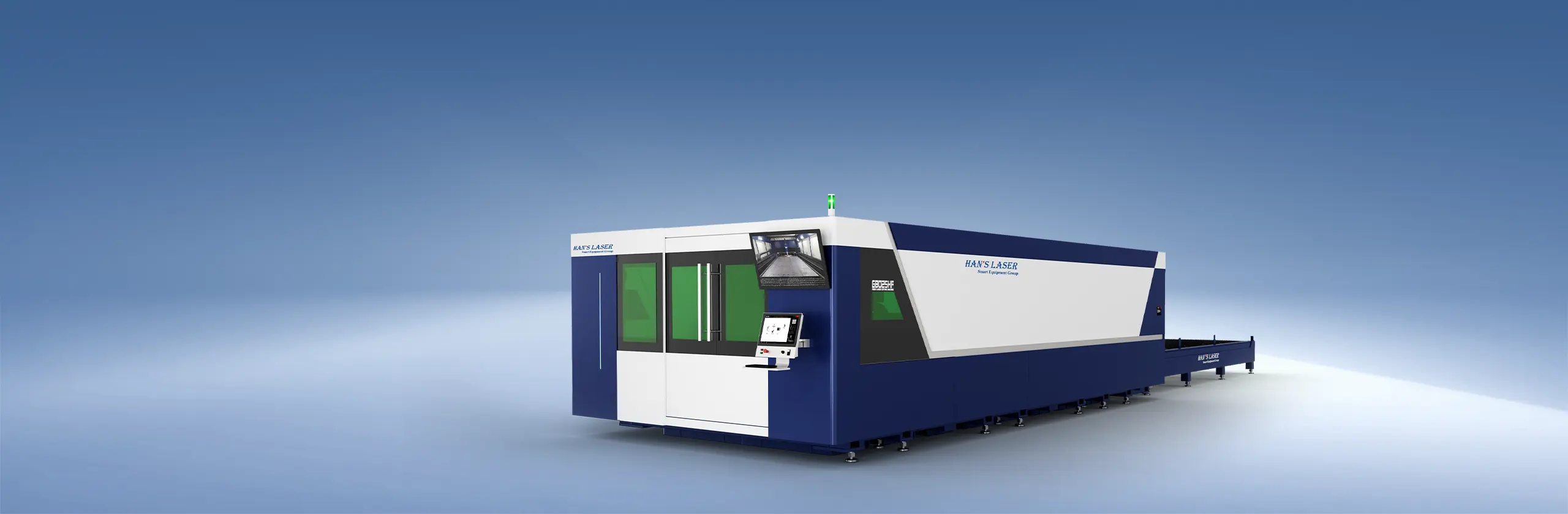

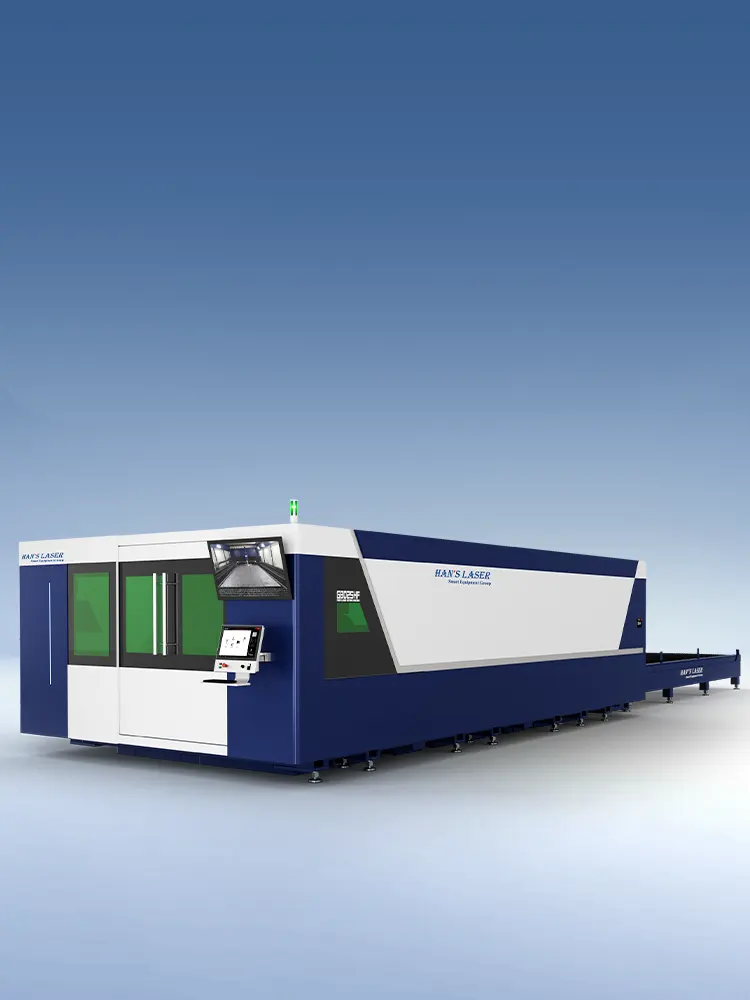

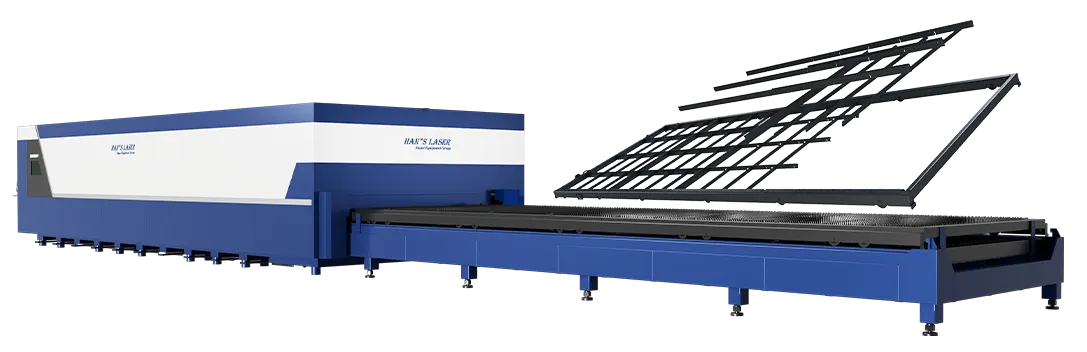

고속 광섬유 레이저 절단기
HF 시리즈 고속 광섬유 레이저 절단기는 한국 레이저 회사의 고전적인 주먹 제품이다.12kw + 레이저 절단과 두꺼운 판의 안정적인 절단에 집중하여 30kw + 초고출력 절단의 요구를 만족시킬 수 있다.완전한 12kw + 급 절단 전문가 공예 데이터베이스, 0초 천공, 두꺼운 판 안정 절단, 저압 절단, 청결 절단 등 독특한 기술을 가지고 있어 고객에게 최대한 가치를 창출할 수 있다.

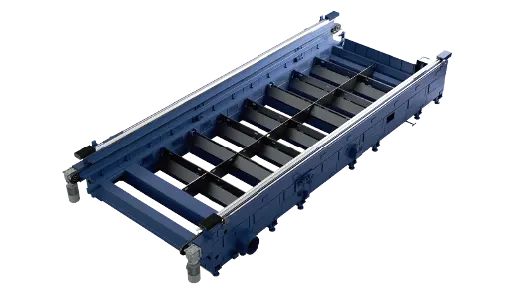

일체화 중공 선반 몸체



• 침대는 탄소강을 용접하여 성형한 후 퇴화, 조가공, 진동시효, 정밀가공 등 공정처리를 거쳐 고정밀도에 도달한다.

• 일체형 중공 구조는 판재 고열의 영향을 받지 않으며, 진정으로 고출력 가열로 인한 침대 변형 위험을 피하고 30000W 초고출력 사용 요구를 만족시킨다.

• 고출력 내화 벽돌 보호 구조로 유지 보수가 편리하고 유지 보수 비용이 적게 듭니다.

고효율 환기 시스템



절단 작업을 따라 각 배기구의 풍량을 각 구역 구조에 지능적으로 분배하여 가공 구역의 통풍 먼지 제거 능력을 효과적으로 향상시킨다.

통합 항공급 알루미늄 빔



• 무게가 가볍고 밀도가 높으며 강성, 적응성이 뛰어나고 안정성이 높으며 동적 성능이 우수합니다.

• 충격과 오염에 강한 Z축 래크 구조.

• 레일 압축 블록 장착 구조는 절단 헤드의 충격으로 인해 레일 어셈블리 정밀도가 변경되는 것을 방지합니다.

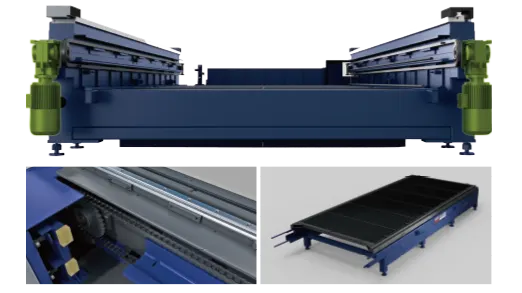

듀얼 모터 병렬 교환 플랫폼



• 듀얼 모터 병렬 교환 구조: 독립/동기식 교환판은 진동을 방지하고 끊김 없는 재료 교환을 실현하여 효율을 높인다.
• 슬라이딩 작업대: 내부 청소 및 유지 보수를 위한 이동식 설계.
• 중형 체인 + 듀얼 워크벤치: 견고한 인터페이스와 고강도 체인 지지 후판, 고출력 절단, 자동 교체, 연속 생산 가능.
• 모듈식 왜곡 방지 작업대: 고출력 열에도 견딜 수 있는 집약적인 보강 브래킷,신속한 교체 모듈로 유지 관리를 단순화합니다.

초고출력 지능형 절단 헤드



한국 초고출력 스마트 절단 헤드, 100% 자체 설계.자체 지적재산권을 보유한 핵심 광학 시스템은 30kw 초고출력을 탑재할 수 있다.서보 성능은 정확하고 안정적이며 열악한 작업 조건에 적합합니다.구조가 우수하고 광로가 독립적이며 오염방지, 밀봉성능이 앞선다.지능형 모니터링, 인간과 컴퓨터의 상호 작용이 편리하다.

광섬유 레이저 소스



한의 Photon C 시리즈 다중 모듈러 4kW-30kW 연속 광섬유 레이저는 신형 고출력 광학 모듈을 장착했다.이 모듈은 광원 변환 효율이 40% 를 넘어 전체 전력 소비량을 근본적으로 낮춘다.이 장비는 자체 개발한 차세대 전자 제어 시스템을 갖추고 있으며, 더 강한 호환성, 간단하고 사용하기 쉬운 조작, 실시간 내부 모니터링, 빠른 데이터 피드백 응답 및 마이크로초급 변조 펄스 응답을 갖추고 있다.엄격한 빔 품질 제어, 한국 레이저 전문가의 응용 장면 분석에 맞추어 레이저의 성능을 충분히 발휘한다.

한 901 디지털 제어 시스템



디자인 언어가 간결하고 인터페이스 색상이 밝으며 조작 창이 직관적이고 사용하기 쉬우며"0 Foundation"은 조작하기 쉽다.

최첨단 절단 헤드 버스 모니터링 통신 및 경보 감지 알고리즘을 갖추고 절단 상태 감지도와 결합하여 절단 헤드의 사용 수명과 절단 품질을 최대한 보장합니다.

절단능력
기술 데이터 샘플

HF 시리즈

레이저 소스 전력

작업 영역

최대 축 위치 속도(X/Y)

최대 가속도

반복성

최대 부하 무게

3kW-60kW(옵션)

3150mm x 1620mm

200m/min

2.8그램

0.02mm

2150kg

3kW-60kW(옵션)

4100mmx2100mm

200m/min

2.8그램

0.02mm

3840kg

3kW-60kW(옵션)

6200mmx2600mm

160m/min

2.5G

0.02mm

7200kg

3kW-60kW(옵션)

8200mm×2600mm

160m/min

2.5G

0.02mm

9600kg

3kW-60kW(옵션)

10100mmx2600mm

140미터/분

1.5그램

0.05mm

12000kg

3kW-60kW(옵션)

12100mmx2600mm

140미터/분

1.5그램

0.05mm

14100kg

3kW-60kW(옵션)

12100mmx3100mm

140미터/분

1.5그램

0.05mm

16000kg
