현장 지시형 가스 검측기
반자동화 프로세스 / 인건비 및 비용 절감 / 사용자 친화적 제어 / 통합 디지털 제어 시스템
현장 지시형 가스 검측기 기술 데이터 샘플
다운로드 또는 연락처 작성
개요

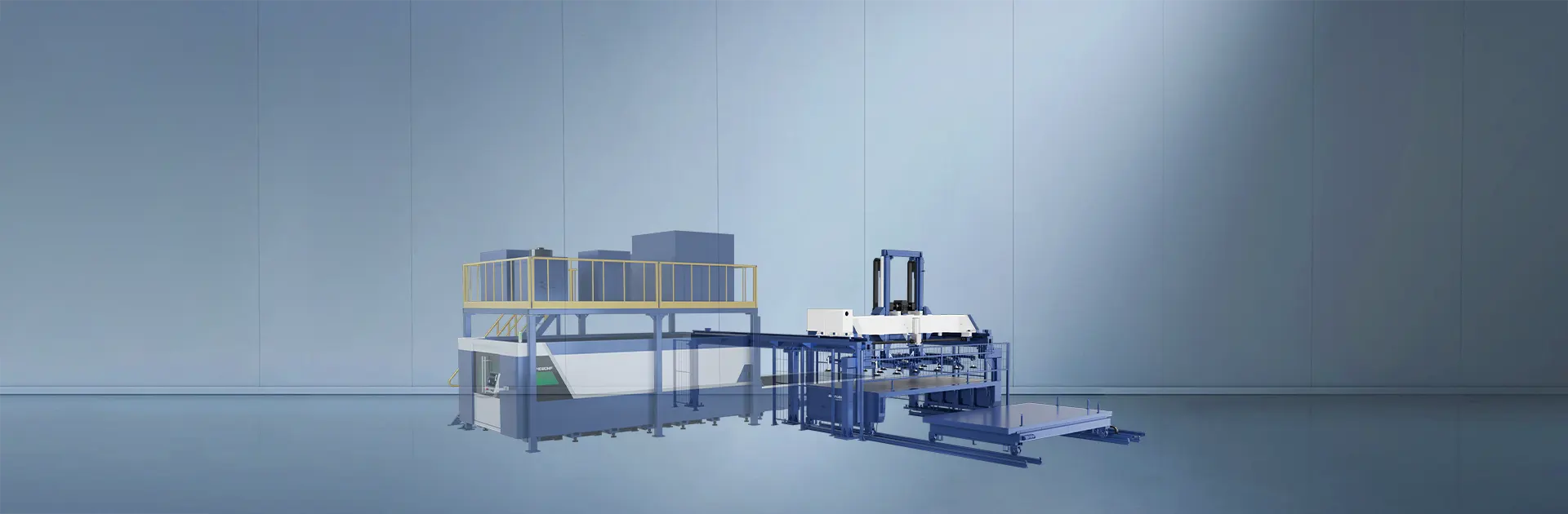

SL 반자동 마운트 장치 - 효율적으로 생산되는 통합 수치 제어 시스템
SL 시리즈 반자동 장치는 적재/하역 제어, 자동 재료 공급, 수치 제어 절단 및 재료 운반을 통합합니다.이를 통해 반자동 프로그래밍은 작업 프로세스를 절단하고 효율을 높이며 노동력과 비용을 줄이는 동시에 사용자 친화적인 조작을 유지할 수 있다.

시스템 기능

• 금속 판재를 전자동으로 장착하여 최대 40mm까지 적재할 수 있습니다.




• 진공 마운트 시스템은 작업 수행 및 관리를 위해 운영 시스템에 연결됩니다.




• 레이저 자동화 솔루션은 스케줄링, 자재 이전 및 가공을 포함하여 주문과 프로세스의 워크플로우를 자동화합니다.



주요 부품


단기 원료 공급기는 주로 원료차, 용문대 본체대, 트라스, 원료 공급 장치, 분류차 조합, 제어 시스템 등으로 구성된다.

용문틀


용문가 메인 프레임의 모든 부품은 형재 용접을 사용하며, 공정 절차는 용접→조가공→진동시효→정밀가공으로 용접과 가공으로 인한 응력을 효과적으로 해결하고 용문가 메인 프레임의 안정성을 높인다.대들보에는 용문틀에서 대들보가 이동하는 데 사용되는 정교하게 가공된 평면 안내 표면이 있다.

트라스



트라스 부분은 주로 트라스, 전동기구, 안내장치, 베어링 등으로 구성된다.두 개의 서보 모터가 있는데, 하나는 구동 빔이 앞뒤로 이동하고, 다른 하나는 구동 재료 디스크 메커니즘이 위아래로 이동한다.테라스는 캠 베어링을 통해 용문틀에서 수평으로 이동한다. 그림과 같다.

진공 흡판 재료 공급 장치



원료 공급 기구는 가이드 전동 시스템과 진공 흡판이 있는 용접 메인 프레임을 포함한다.각 컵은 빠르고 정확한 픽업을 위해 회로 기판 크기에 따라 조정되는 솔레노이드 밸브에 의해 독립적으로 제어됩니다.안전 기능 (스케줄 제한 센서 및 충돌 방지 장치) 은 안전한 기중 조작을 보장합니다.



원료차


자동조립선시스템은 4T원료차 한대를 배치하여 궤도에서 자동적으로 이동하여 재료적재를 실현할수 있다.



원자재 트럭을 제조할 때, 자재 창고를 교체하여, 저비용으로 자재를 자동으로 생산 라인에 보낼 수 있다

분류차를 제작할 때 공작물과 페기물을 집중적으로 수집할수 있으며 집중분류와 단장분류작업장의 생산부문은 신축성있게 계획할수 있다.

절단능력
12mm 스테인리스 스틸
12mm 스테인리스 스틸
12mm 스테인리스 스틸
12mm 스테인리스 스틸
기술 데이터 샘플
* 참조용, 모든 데이터는 실제 기술 파일을 기준으로 합니다.

현장 지시형 가스 검측기

속도 (마운트 단위)

크레인 속도 (마운트 장치)

최대 로드 형식

최대 적재 무게 (분류차)

속도 (분류차)

최대 소지 무게

60m/min

8m/min

3000*1500*40

4t

20m/min

1400킬로그램

60m/min

8m/min

4000*2000*40

4t

20m/min

2500 kg
