HF 미니
금속절삭기계 사용 가능한 전력: 3kW-20kW • 컴팩트한 설계 • 안정적인 패브릭
HF 미니 선택 사항기술 데이터 샘플
다운로드 또는 연락처 작성
개요

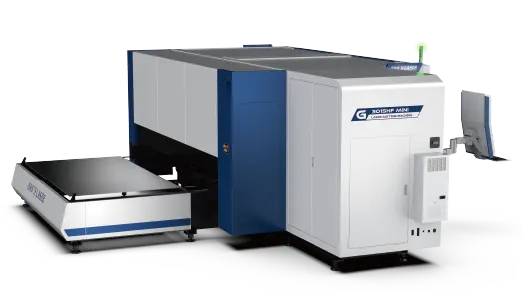

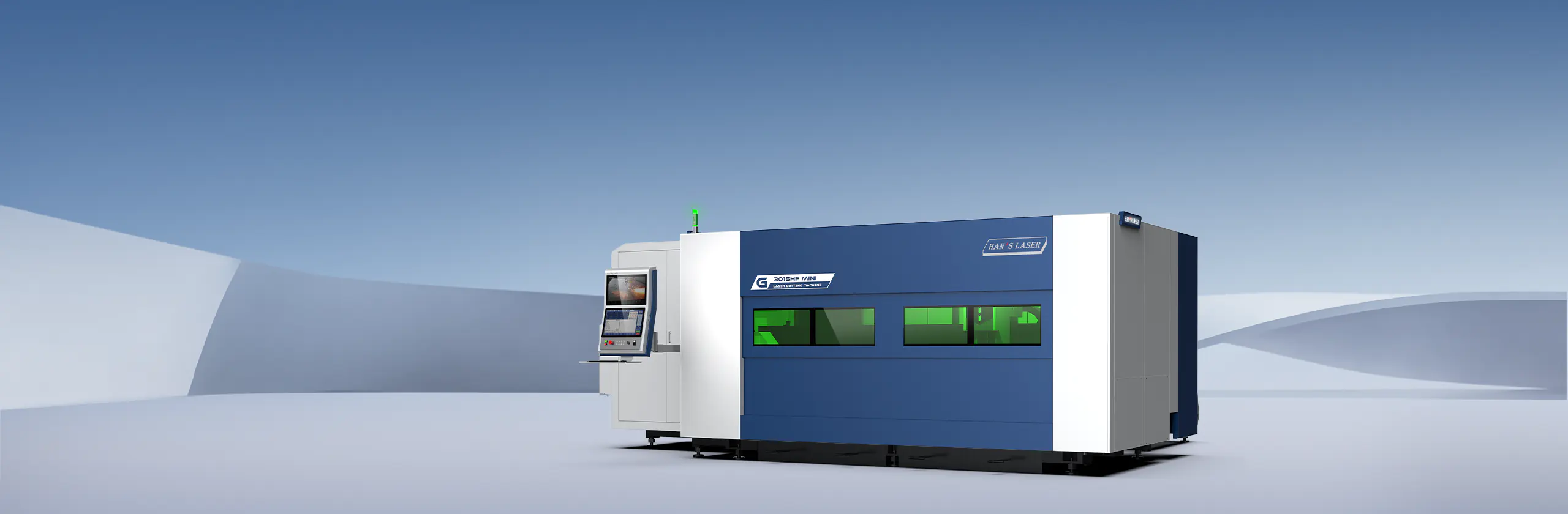

컴팩트형 고출력 레이저 절단 시스템: 안전, 공간 절약, 정밀도 최적화
이 완전 폐쇄 레이저 절단 시스템은 OD5 + 안전 유리, 소음 감소 및 고효율 먼지 제거를 통합하여 더욱 깨끗한 작업 공간을 구현합니다.컴팩트한 모듈식 설계로 초고출력 및 대형 절단 면적(최대 3x16m)을 지원하면서 25%의 공간을 절약할 수 있습니다.자동 노즐 교체, Mix-M 가스 기술 및 저질소 소비와 같은 옵션 기능은 다양한 산업 응용프로그램의 정밀도, 속도, 비용 효율성을 향상시킵니다.

레이저 보안

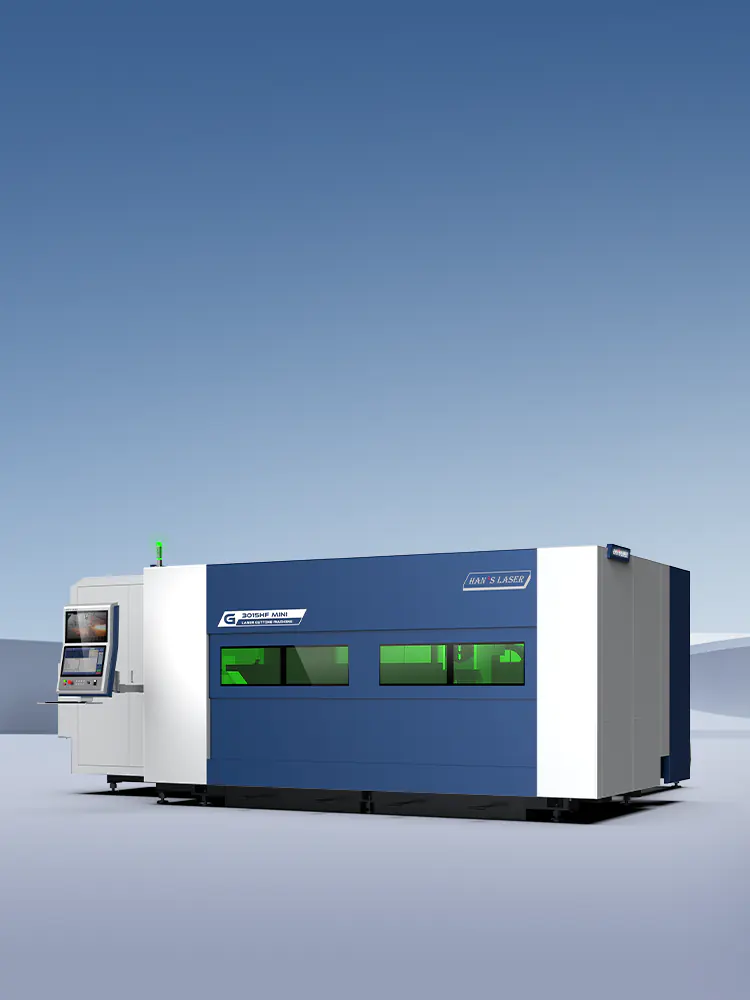

OD 5 + 레이저 유리창이 있는 완전 닫힌 기계:

• 레이저 복사로부터 눈과 피부를 보호합니다.

• 소음 오염 감소

• 절단 스모그 오염 감소;

• 좋은 작업 환경 제공

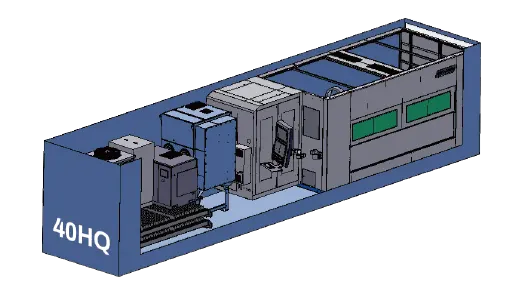

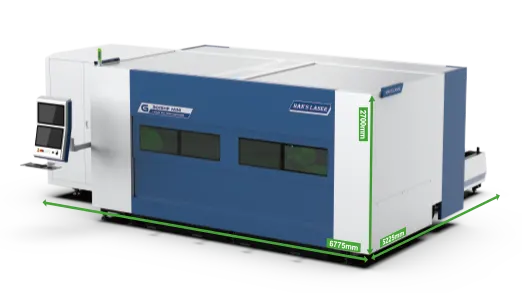

25% 공간 절약



유지 관리가 용이하도록 설계되었습니다.

전기 캐비닛 레이저 소스 공기압 시스템 윤활 시스템 작업대 구동 모터는 모두 메인 프레임에 통합되어 배치가 유연하고 설치와 유지보수가 쉬워 생산 공간의 이용률을 효과적으로 높이고 기계 부지 면적을 줄이며 운송 원가를 절약할 수 있다.

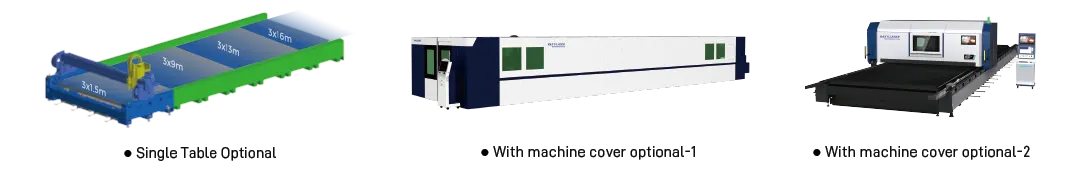

싱글 테이블 옵션



단일 절단대 3x1.5m 옵션

3x9m⁄3x13m⁄3x16m의 절단 영역으로 손쉽게 확장

• 고출력 레이저 절단 사업에 대한 투자 절감

• 가공 지연 영역을 선택할 수 있습니다.

• 두 가지 유형의 덮개

• 교체 가능한 플라즈마 절단

작업 환경 친화



분리형 먼지 흡입 시스템
다중 구역 흡입 시스템은 각 구역별 먼지 제거 효과가 뛰어나며, 각 배출구의 풍량을 각 파티션 구조에 지능적으로 분배하여 가공 영역의 흡입 및 먼지 제거 성능을 효과적으로 향상시킵니다. 또한, 커팅 헤드 오염 위험을 줄여 작업 공간을 깨끗하게 유지하는 데에도 효과적입니다.

초고출력 적합

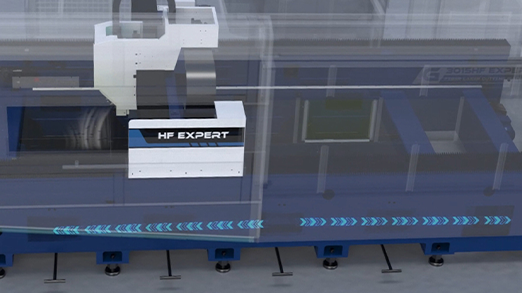

중공 구조 머신 베드(G3015 HF Mini)
고출력 레이저의 열 변형 위험을 방지합니다. 고출력은 생산성 향상으로 이어집니다.

두꺼운 소재에 대한 고하중 용량

강력한 교환 테이블 디자인

우수한 절단 품질 보장
소형 소재의 인체공학적 로딩 및 언로딩

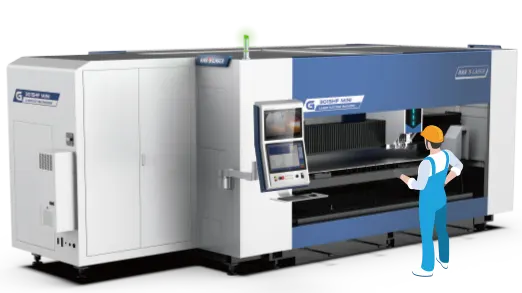

접근성



더욱 편리하고 유연하게
조정 가능한 조작 단자와 전면 도어, 그리고 긴 측면 슬라이딩 도어 디자인 덕분에 다양한 소형 부품에 대한 간편한 로딩/언로딩이 가능하며, 데모 컷 및 베벨 컷(옵션) 시 응답 시간이 단축됩니다.

고정밀



고역동성 및 고생산성
고정밀 핵심 전달 부품을 사용하는 전문 제조 공정으로 부품의 긴 수명과 우수한 치수 정확도를 보장합니다.

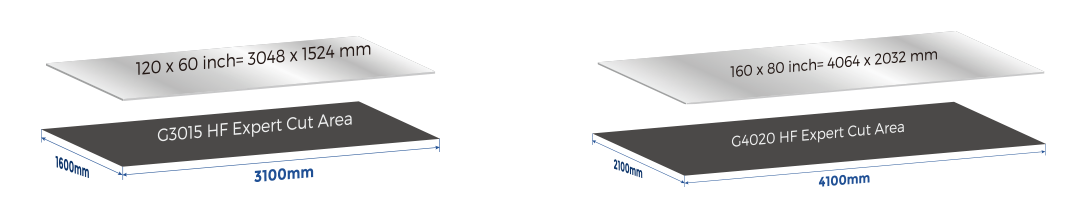

더 넓은 절단 영역



더 넓은 절단 영역으로 AS(미국 표준) 규격의 시트를 인치 단위로 절단할 수 있습니다.

가스 소비량 감소

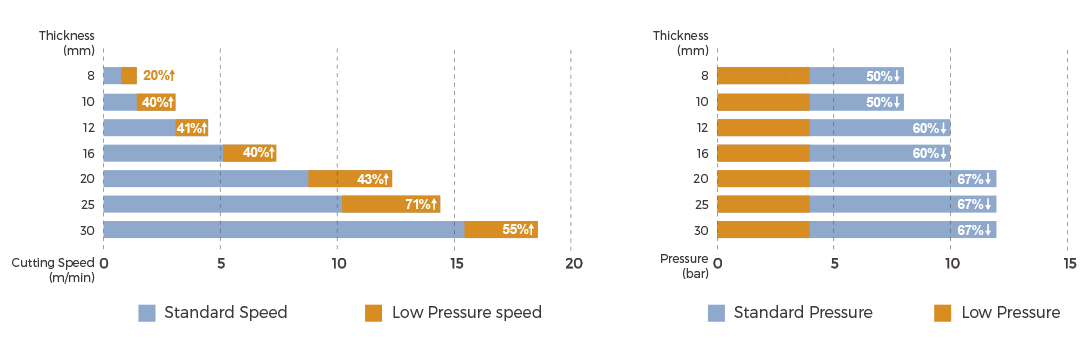

낮은 N2 압력 절단
더 빠른 절단 속도, 동일 배치 절단 시간 단축, 최대 67% 가스 절감

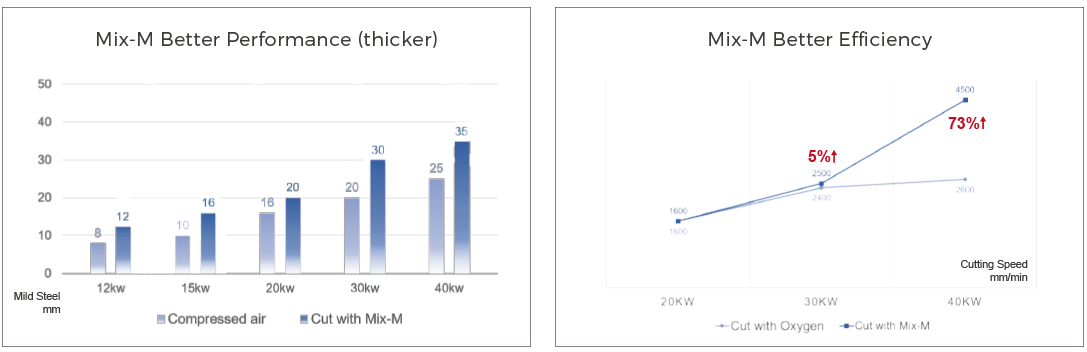

Mix-M 장치



Han's Laser의 가스 혼합 캐비닛 특허 (옵션)
Mix-M 공정 기능: 20kW 이상의 레이저를 장착하여 10~40mm 두께의 탄소강을 빠르게 절단하는 데 적합하며, 기존의 중·후판 절단면 및 코너 슬래그 걸림 문제를 해결하고, 가공물의 상하 테이퍼 및 조도를 효과적으로 개선하여 가공 효율과 가공물 정밀도를 크게 향상시킵니다.

선택 사항
자동 노즐 교체기
Arm Loading ⁄ Unloading Solution
동축 모니터링

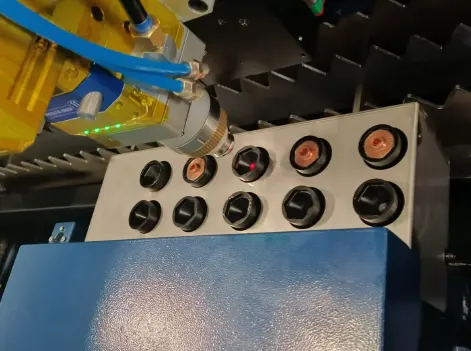

자동 노즐 교체기
운영 시간 절약 자동 노즐 교체기로 빠르고 자동화 아무도 개입하지 않고도 절단 노즐을 교체할 수 있습니다.

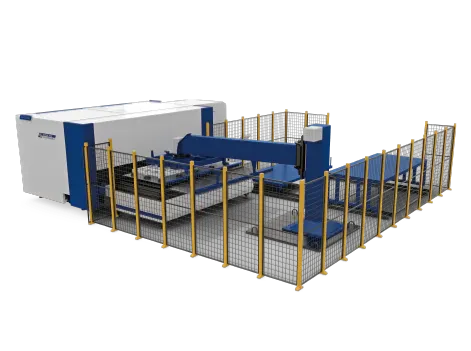

암 하역 솔루션
고객 요구 사항에 맞는 다양한 자동화 솔루션을 제공하는 강력한 기술 지원과 풍부한 프로젝트 경험 요구.
동축 모니터링
효과적이고 정확하게 동축도 조정 광학 코어의 동축 편차 감지 도가니 정보를 통해 동축 조정 보다 편리하고 정확합니다.

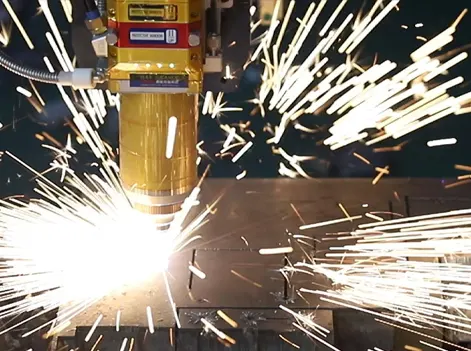

절단능력
기술 데이터 샘플
* 참조용, 모든 데이터는 실제 기술 파일을 기준으로 합니다.

HF 미니 시리즈

작업 면적 [mm]

최대 축 위치 속도(X/Y)

최대 가속도

정확성

반복성

최대 용지 무게

가용 레이저 전력

3100mmx1600mm

169m/min

1.7g

0.03mm

0.02mm

2150kg/테이블

6kW⁄12kW⁄20kW⁄30kW⁄40kW

4100mmx2100mm

169m/min

1.7g

0.03mm

0.02mm

3840kg/테이블

6kW⁄12kW⁄20kW⁄30kW⁄40kW
