MPS-T5
사용 가능한 전력: 1500W-6000kW(옵션) 모델 유형: 반자동 마운트, 완전 자동 마운트 등.
MPS-T5 선택 사항기술 데이터 샘플
다운로드 또는 연락처 작성
개요

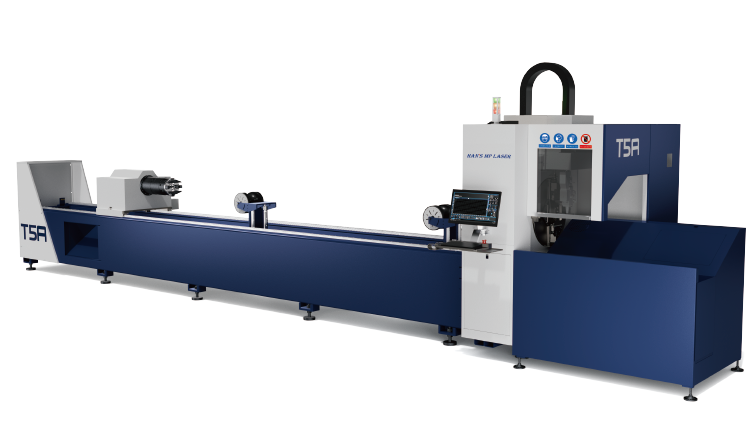

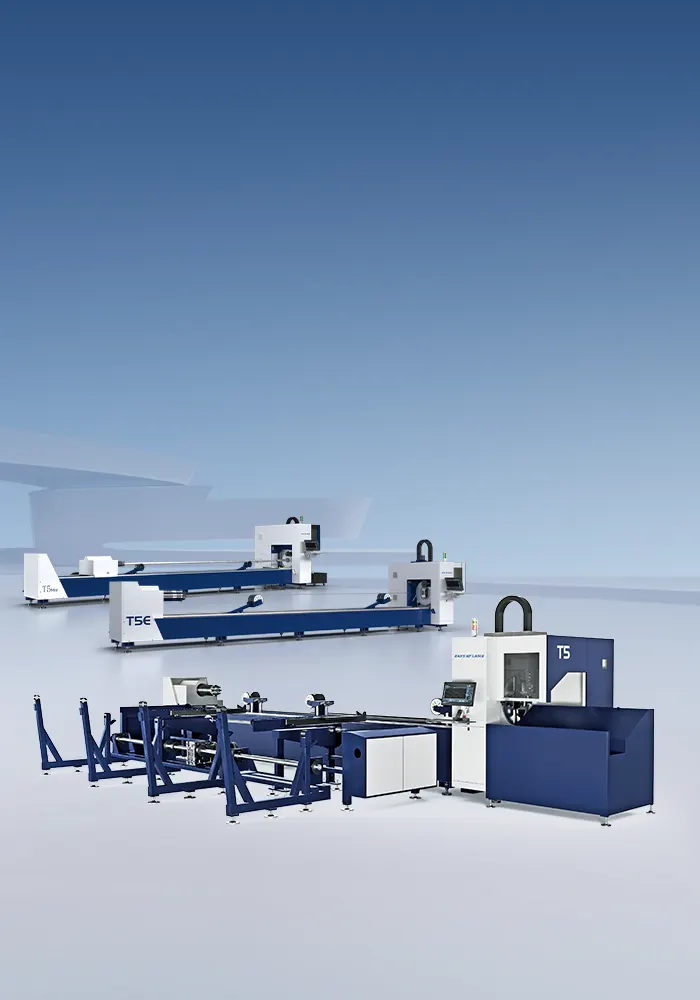

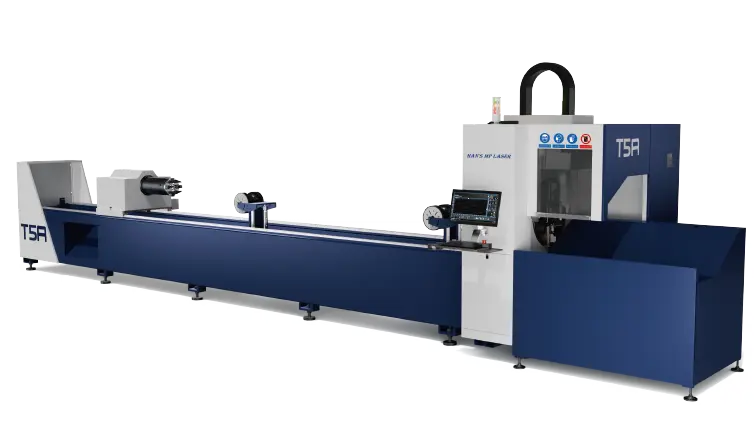

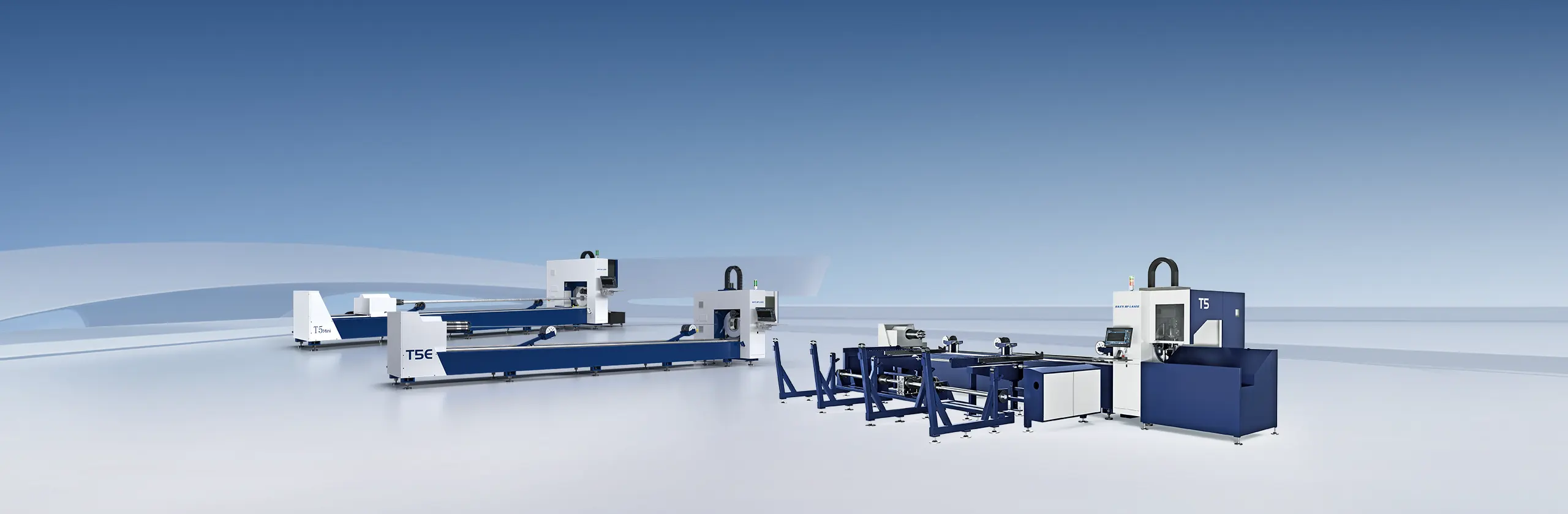

MPS-T5 광섬유 레이저 파이프 절단기
MPS-T5는 주로 레이저 절단 고객을 대상으로 합니다. 이 모델은 기어 및 랙 구동 구조, 공압 클램핑 척, 회전 추진 방식을 채택하여 일반적인 사각관, 원형관, 직사각형관을 절단할 수 있습니다.

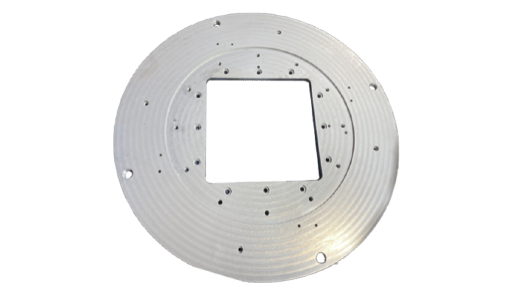

고강도 고하중 용접 머신 베드



전체 머신은 프로파일을 용접 및 성형한 후 열처리 및 어닐링 과정을 거쳐 가공됩니다. 탁월한 열처리 공정을 통해 공작 기계의 전반적인 강성과 장기 사용 안정성이 보장됩니다.

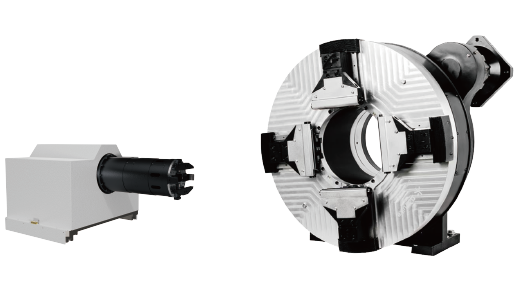

링키지 셀프 센터링 척



전면과 후면 모두 공압 자동 클램핑 작동 모드를 갖춘 2쌍의 링키지 셀프 센터링 척을 채택하여 원형 튜브, 사각 튜브, 직사각형 튜브, I-빔 및 다양한 대칭형 특수 형상 튜브의 클램핑에 적합합니다.

통합 CNC 성형 척



척은 먼지나 이물질이 내부로 유입되지 않도록 전면 보호 기능을 갖추고 있습니다. 슬라이딩 블록은 정밀하게 움직이며, 가동부는 경화 및 내마모성 처리되어 정밀 제어가 보장됩니다. 이중 롤러 그리퍼는 적절한 지지 범위와 강력한 강성을 갖추고 있어 회전 중 안정적인 클램핑과 가공 정밀도를 보장합니다.

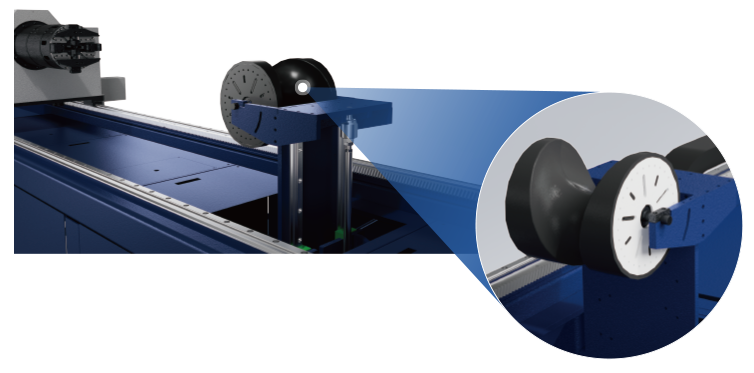

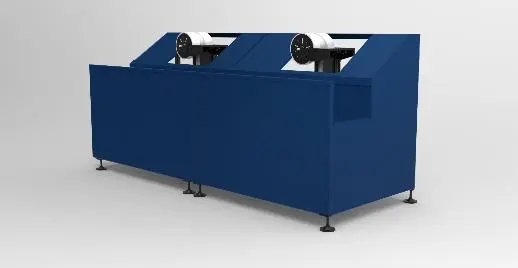

가변 직경 휠 지지대



파이프의 고속 회전으로 발생하는 진동을 줄여 절단 정밀도를 높이고, 파이프의 침하 진폭을 줄여 파이프의 직선성을 향상시키며, 파이프가 좌우로 흔들리는 현상을 방지합니다.

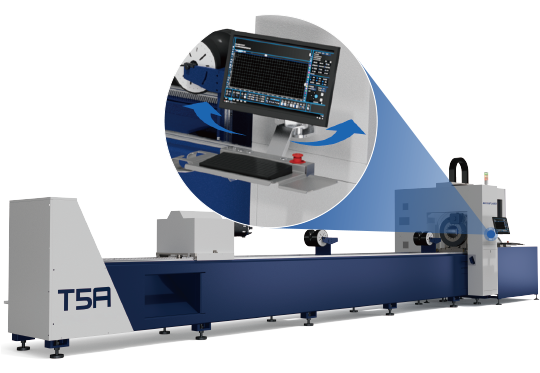

사용자 친화적인 조작 인터페이스



본 장비는 안정적이며, 사용자 친화적인 조작 인터페이스, 실시간 가공 상태 피드백, 절단 영역 보호 장치, 안전 도어 및 투명창을 갖추고 있어 절단 가공의 원활한 진행을 보장합니다.

프로그 점핑 커팅



프로그 점핑 커팅을 지원하여 공작 기계의 공회전 시간을 줄이고 절삭 효율을 향상시킵니다. 각 천공 지점은 0.3초의 시간을 절약합니다.
선택 사항
반자동 로딩
완전 자동 로딩

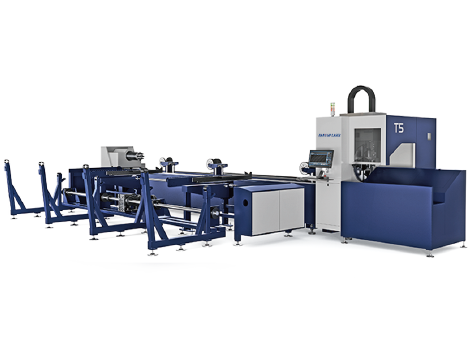

반자동 로딩
파이프 요구 사항: ● 파이프 길이: 5500mm~6100mm ● 단일 파이프: 무게: ≤80kg ● 원형 파이프: Φ20mm~Φ120mm ● 사각 파이프: 20 x 20mm~120mm x 120mm

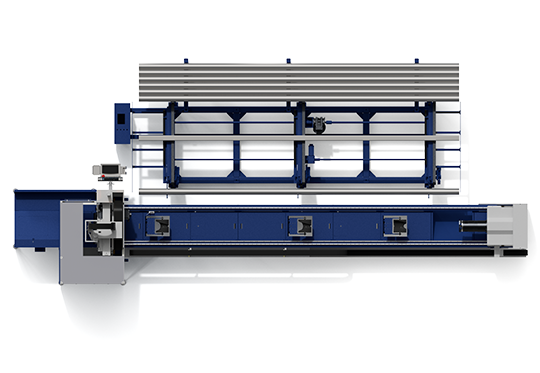

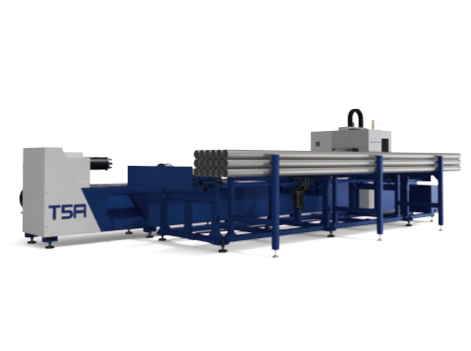

완전 자동 로딩
파이프 요구 사항: ● 파이프 길이: 5500mm~6000mm ● 단일 파이프: 무게: ≤90kg ● 원형 파이프: Φ20mm~Φ150mm ● 사각 파이프: 20 x 20mm~120mm x 120mm ● 직사각형 파이프 단면 길이: 20mm~120mm
절단 용량
기술 데이터 샘플
* 참고용으로만 제공되며, 모든 데이터는 실제 기술 문서를 따릅니다.

T5 시리즈

최대 가공 가능 파이프 길이

최대 속도

최대 작동 가속도

최대 하중 용량(단일)

꼬리 재질 길이

재료 벽 두께 범위

처리 용량

≤6500mm

T5mini: 200R/min

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

H 빔≤8#

≤6500mm

T5: 120R/min

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

H 빔≤20#
