생산 요구 사항에 가장 적합한 절곡기는 어떤 유형일까요?

판금 가공 산업이 더욱 높은 정밀도, 더 높은 자동화 수준, 그리고 향상된 에너지 효율 방향으로 발전함에 따라 제조업체는 중요한 질문에 직면하고 있습니다. 바로 자사의 생산 요구 사항에 가장 적합한 절곡기는 어떤 유형인가? 입니다.

현대의 절곡기는 더 이상 기존의 유압식 장비에만 국한되지 않습니다. 오늘날 시장에는 전기 유압식 서보 절곡기, 하이브리드 서보 절곡기, 완전 전동식 절곡기, 자동 절곡 센터, 로봇 절곡 셀, 탠덤 절곡기 및 중량형 절곡 시스템 등이 포함됩니다.

각 기술은 적용 분야, 생산량, 소재 유형 및 자동화 요구 사항에 따라 고유한 장점을 제공합니다.

이 가이드에서는 현재 시장에서 제공되는 주요 절곡기 유형과 Han's의 지능형 절곡 솔루션이 제조업체의 생산성, 정밀도 및 운영 효율성을 향상시키는 방법을 살펴보겠습니다.

HBS 시리즈: 전기 유압식 서보 CNC 절곡기

최적 용도: 일반 판금 가공 및 고정밀 절곡

전기 유압식 서보 절곡기는 정밀도, 유연성 및 생산성의 균형을 원하는 제조업체에게 업계 표준 솔루션이 되었습니다.

Han's HBS 시리즈 전기 유압식 서보 CNC 절곡기는 고급 서보 제어 유압 기술을 적용하여 절곡 과정 전체에서 정확한 동기화와 부드러운 램 움직임을 보장합니다.

주요 장점

•통합 유압 시스템: 향상된 동적 성능과 높은 생산성을 제공합니다.

•내유성 스테인리스 분할 탱크: 오일 소비를 줄이고 부식 및 밸브 막힘 위험을 최소화합니다.

•확장된 가공 능력: 증가된 개방 높이, 목 깊이, 램 스트로크 및 백게이지 이동 범위로 더욱 다양한 가공 요구를 지원합니다.

•견고한 프레임 설계: FEA 최적화 구조와 열처리 및 진동 노화 처리를 통해 장기간 안정성과 정밀도를 보장합니다.

일반적인 적용 분야

•전기 캐비닛

•금속 케이스

•농업 기계

•건설 장비

•일반 판금 가공 작업장

많은 제조업체에게 전기 유압식 서보 기술은 성능, 신뢰성 및 투자 가치가 결합된 이상적인 선택입니다.

HBD 시리즈: 듀얼 서보 하이브리드 CNC 절곡기

최적 용도: 에너지 효율적인 제조

에너지 비용이 지속적으로 증가함에 따라 제조업체는 성능 저하 없이 전력 소비를 줄일 수 있는 솔루션을 점점 더 찾고 있습니다.

Han's HBD 시리즈 듀얼 서보 하이브리드 CNC 절곡기는 유압 동력과 지능형 서보 구동 기술을 결합하여 절곡 사이클 전체에서 에너지 사용을 최적화합니다.

주요 장점

•듀얼 서보 하이브리드 기술: 더욱 빠른 동적 응답과 향상된 생산 효율을 제공합니다.

•내유성 스테인리스 분할 탱크: 에너지 효율을 향상시키고 친환경적인 운전을 지원합니다.

•지능형 에너지 절감: 서보 모터는 주로 절곡 작업 시 전력을 사용하며, 대기 상태에서는 최소한의 에너지만 소비합니다.

•저소음 운전: 공회전, 급강하, 압력 유지 및 복귀 과정에서 발생하는 소음을 크게 줄입니다.

기존 시스템이 지속적으로 에너지를 소비하는 것과 달리 HBD 시리즈는 실제 절곡 작업 시에만 높은 전력을 사용하여 전체 운영 비용을 절감합니다.

일반적인 적용 분야

•금속 가구 생산

•전기 장비 제조

•HVAC 부품

•판금 외주 가공 서비스

다중 교대 생산을 운영하는 제조업체는 하이브리드 서보 기술을 통해 장기적으로 상당한 에너지 절감 효과를 얻을 수 있습니다.

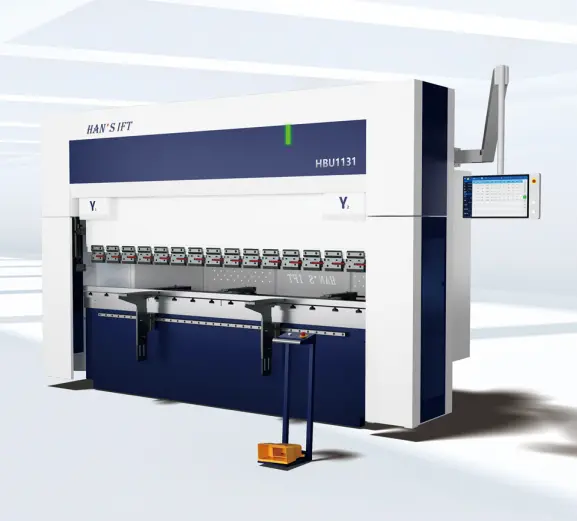

HBU 시리즈: 고성능 듀얼 서보 하이브리드 CNC 절곡기

최적 용도: 중하중 연속 생산

최대 생산성과 장비 내구성이 필요한 제조업체를 위해 Han's HBU 시리즈 듀얼 서보 하이브리드 CNC 절곡기는 까다로운 산업 환경에 적합한 고성능 솔루션을 제공합니다.

강화된 기계 구조와 지능형 듀얼 서보 구동 구조를 기반으로 설계된 HBU 시리즈는 높은 효율성과 장기간의 안정적인 성능을 동시에 제공합니다.

주요 장점

•초고강성 본체: 정밀 가공 및 강화 구조 설계를 통해 뛰어난 안정성, 내구성 및 절곡 정밀도를 보장합니다.

•통합 유압 시스템: 최적화된 설계로 오일 사용량을 60% 이상 줄이는 동시에 장기간 안정적인 작동을 보장합니다.

•듀얼 서보 지능형 구동: 가공 효율을 약 30% 향상시키고 최대 70%의 오일 절감 효과를 실현합니다.

•종합 안전 설계: 통합 안전 기능과 지능형 지원 시스템으로 더욱 안전하고 효율적인 생산을 지원합니다.

일반적인 적용 분야

•산업 장비 제조

•철강 가공

•중장비 제작 작업장

•기계 부품 생산

HBU 시리즈는 높은 생산량을 유지하면서도 우수한 절곡 품질을 요구하는 제조업체에 특히 적합합니다.

HBE 시리즈: 완전 전동식 서보 CNC 절곡기

최적 용도: 정밀 제조 및 청정 생산 환경

완전 전동식 절곡기는 현대 판금 성형 기술에서 가장 앞선 발전 중 하나입니다.

Han's HBE 시리즈 완전 전동식 서보 CNC 절곡기는 유압 시스템을 완전히 제거하고 정밀 서보 모터와 직접 구동 변속 기술을 적용합니다.

주요 장점

•친환경성: 서보 구동 시스템은 유압유 사용을 제거하여 폐기물 처리를 줄이고 더욱 깨끗하고 친환경적인 생산 환경을 제공합니다.

•에너지 효율: 부하 요구 사항에 따라 전력 소비가 자동 조정되며 대기 상태에서는 거의 전력을 소비하지 않아 높은 에너지 절감 효과를 제공합니다.

•고효율: 직접 구동 서보 볼스크류 시스템은 빠른 응답성과 조절 가능한 절곡 속도를 제공하며, 유압식 장비 대비 최대 1~2배 높은 생산성을 달성합니다.

•정밀도: 고급 모션 제어 및 롤러 스크류 기술로 미크론 수준의 위치 정확도와 장기간 안정성을 보장합니다.

•신뢰성: 단순화된 기계 구조로 오일 누출 위험을 제거하고 유지보수 요구를 줄이며 장기간 낮은 고장률의 운전을 보장합니다.

필요한 순간에만 에너지가 공급되기 때문에 완전 전동식 기술은 불필요한 전력 소비를 크게 줄이면서 뛰어난 정밀도를 제공합니다.

일반적인 적용 분야

•3C 소비자 전자제품

•반도체 제조

•정밀 하드웨어

•의료 기기

•고급 스위치기어 및 관련 산업

제조업체들이 더욱 깨끗한 생산 환경과 높은 품질 기준을 추구함에 따라 전동식 절곡기는 전 세계적으로 점점 더 많은 관심을 받고 있습니다.

HBI 시리즈: 다면 절곡 센터

최적 용도: 자동화 고생산량 제조

기존 절곡기는 복잡한 부품 가공 시 여러 번의 설정과 재배치 작업이 필요합니다.

Han's HBI 시리즈 다면 절곡 센터는 자동 다축 제어 및 지능형 위치 결정 기술을 통해 이러한 문제를 해결합니다.

주요 장점

•CNC 자동 위치 결정: 다축 동기 운동을 통해 한 번의 설정으로 여러 방향 및 다단계 절곡 작업을 수행할 수 있으며, 사이클 시간을 크게 줄이고 기존 절곡기 대비 효율을 2~3배 향상시킵니다.

•자동화 중심 설계: 통합 공급 및 절곡 시스템은 수동 개입을 최소화하고 작업 강도를 줄이며 전체 인건비를 절감합니다.

•다목적 금형 적용: 하나의 금형 설정으로 평탄화, 곡선 절곡, 리턴 벤딩 및 플랜지 성형 등 다양한 공정을 지원하여 특수 금형 필요성을 줄이고 생산 유연성을 향상시킵니다.

•정밀 클램핑: 자동 정렬 판재 위치 결정과 안정적인 주름 없는 클램핑으로 대량 생산 시 높은 치수 정확도와 일관된 품질을 보장합니다.

일반적인 적용 분야

•전기 캐비닛

•엘리베이터 패널

•사무용 가구

•가전제품

•산업용 케이스

생산성과 인력 절감을 중시하는 제조업체에게 절곡 센터는 기존 절곡 작업을 대체할 수 있는 매우 매력적인 솔루션입니다.

로봇 절곡 자동화 셀

최적 용도: 스마트 제조 및 24/7 생산

인력 부족과 인건비 상승으로 인해 제조 산업 전반에서 자동화에 대한 수요가 증가하고 있습니다.

Han's 로봇 절곡 자동화 셀은 CNC 절곡기와 산업용 로봇을 결합하여 완전 자동화된 절곡 공정을 구현합니다.

주요 장점

•자동 판재 취급: CNC 절곡기를 로봇 시스템과 통합하여 자동 로딩, 회전, 정렬, 절곡 및 팔레타이징 작업을 수행합니다.

•24/7 고생산량 생산: 수작업 인력을 줄이고, 사이클 시간을 최대 30% 단축하여 효율성을 향상시키며 전체 운영 비용을 절감합니다.

•유연한 구성: 고정형 및 이동형 로봇 구성을 지원하여 다양한 생산 공정에 맞는 맞춤형 절곡 셀 구축이 가능합니다.

•스마트 팩토리 통합: 레이저 절단 FMS 및 기타 시스템과 원활하게 연결되어 완전 자동화된 판금 생산 라인을 구축할 수 있습니다.

레이저 절단 시스템 및 공장 관리 소프트웨어와 통합될 경우, 로봇 절곡 셀은 스마트 팩토리 운영의 핵심 구성 요소가 됩니다.

탠덤 절곡기

최적 용도: 초장형 가공물

일부 산업에서는 단일 절곡기의 가공 범위를 초과하는 대형 부품을 처리해야 합니다.

Han's 탠덤 절곡기는 여러 대의 장비를 하나의 대형 절곡 시스템처럼 동기화하여 작동시키면서 필요 시 독립적으로 사용할 수 있는 유연성을 제공합니다.

주요 장점

•유연한 운전 모드: 협업 운전과 독립 운전을 모두 지원하여 다양한 소재와 복잡한 형상의 부품 가공에 더욱 높은 유연성을 제공합니다.

•처짐 보정: 강력한 보정 시스템은 대형 가공물 전체에서 안정적인 직선도와 일정한 각도 정밀도를 유지합니다.

•광범위한 산업 적용: 가로등 기둥, 자동차 구조물, 재생에너지 장비 및 철강 제조 산업에서 사용되는 대형 부품 가공에 적합합니다.

일반적인 적용 분야

•가로등 기둥

•철골 구조물

•운송 장비

•재생에너지 부품

탠덤 시스템은 길고 복잡한 구조 부품을 생산하는 제조업체에게 효율적인 솔루션을 제공합니다.

Heavy-Duty 절곡기

최적 용도: 후판 및 대형 구조 부품

중공업 분야에서는 높은 굽힘력을 생성하면서도 높은 정밀도를 유지할 수 있는 장비가 필요합니다.

Han's Heavy-Duty 절곡기는 이러한 까다로운 작업 환경을 위해 특별히 설계되었습니다.

주요 장점

•구조적 안정성: 유한요소해석(FEA)을 통해 최적화된 고강성 프레임은 높은 하중과 고속 작업 조건에서도 장기간 안정적인 운전을 보장합니다.

•향상된 가공 능력: 확장된 개방 높이와 스트로크, 그리고 맞춤형 목 깊이를 통해 대형 규격 및 두꺼운 판재 가공에서 안정적인 성능을 제공합니다.

•에너지 절감형 유압 시스템: 최적화된 유압 시스템은 안정적인 압력과 유량을 유지하면서 전체 에너지 소비를 줄입니다.

•정밀 보정 시스템: 중형 작업대 시스템은 변형으로 인한 편차를 보정하여 일관된 절곡 직진성과 각도 정밀도를 보장합니다.

일반적인 적용 분야

•풍력 타워 제조

•조선 산업

•건설 기계

•광산 장비

•중량 철강 가공

이 장비는 대규모 산업 프로젝트에 필요한 강도와 신뢰성을 제공합니다.

귀사에 적합한 프레스 브레이크 선택 방법

최적의 절곡 솔루션은 생산 요구사항에 따라 결정됩니다:

결론

현대 판금 제조 산업은 정밀성, 자동화, 에너지 효율성 및 지능형 제어 기술을 요구합니다.

Han's는 HBS 전기 유압 서보, HBD/HBU 하이브리드 서보, HBE 올 일렉트릭 프레스 브레이크부터 HBI 절곡 센터 및 로봇 절곡 자동화 셀까지 완벽한 지능형 절곡 솔루션 포트폴리오를 제공합니다.

적합한 프레스 브레이크 기술을 선택하면 제조업체는 생산성을 향상시키고, 운영 비용을 절감하며, 품질을 높이고, 스마트 제조 시대를 준비할 수 있습니다.

FAQ: 프레스 브레이크 종류에 대한 자주 묻는 질문

1. 현재 시장에서 사용되는 주요 프레스 브레이크 종류는 무엇인가요?

주요 프레스 브레이크 종류에는 유압식 프레스 브레이크, 전기 유압 서보 프레스 브레이크, 하이브리드 서보 프레스 브레이크, 올 일렉트릭 프레스 브레이크, 절곡 센터, 탠덤 프레스 브레이크, 중형·대형 프레스 브레이크 및 로봇 절곡 자동화 셀이 포함됩니다.

2. 유압식, 하이브리드, 전기식 프레스 브레이크의 차이점은 무엇인가요?

유압식 프레스 브레이크는 강력한 절곡력과 다양한 적용성을 제공하며, 하이브리드 프레스 브레이크는 서보 기술과 유압 기술을 결합하여 에너지 효율을 향상시킵니다. 전기식 프레스 브레이크는 서보 모터를 사용하여 더욱 높은 정밀도, 빠른 속도 및 무오일 운전을 제공합니다.

3. 절곡 센터는 어떤 용도로 사용되나요?

절곡 센터는 한 번의 셋업으로 여러 방향의 판금 절곡을 수행하는 자동화 판금 성형 시스템입니다. 생산 효율을 크게 향상시키고 인력 의존도를 줄이며, 캐비닛, 가전제품 및 외함과 같은 대량 생산 분야에 적합합니다.

4. 지능형 CNC 시스템은 프레스 브레이크 성능을 어떻게 향상시키나요?

지능형 CNC 시스템은 절곡 계산, 변형 보정, 충돌 방지 및 프로그램 작성을 자동화합니다. 3D 모델 가져오기와 스마트 네스팅(HBEND-3D) 기능을 통해 가공 정밀도를 향상시키고 작업자 의존도를 낮추며 스마트 팩토리 통합을 지원합니다.
